建筑施工事故隐患
辨识系列图集

6大专业分册 · 580+页 · 正误对照 · 图文并茂

📚 基坑工程🏗️ 模板脚手架🏗️ 起重机械⚡ 临时用电🧗 高处/有限/动火🚇 隧道工程

6专业分册 580+图文页面 30+重大隐患 200+隐患辨识项

近日，江苏省住房和城乡建设厅组织编制并发布了《建筑施工事故隐患辨识系列图集》，共6个专业分册，涵盖建筑施工现场最常见、最高发的六大危险类别。

图集以正误对照图示为核心呈现方式，每一条隐患均配有”违规现场照片 + 规范做法示意”，做到让一线工人看得懂、记得住、用得上。强烈建议收藏！

01基坑工程

共58页 · 5项重大隐患 · 8类常见隐患

▼ 图集实拍

重大事故隐患（5项）

• 支护结构变形速率超过报警值，未采取有效措施擅自继续施工
• 基坑周边地面严重超载，导致支护结构承载力不足
• 未按方案要求设置支撑（锚杆），擅自减少层数或改变位置
• 地下水控制措施失效，基坑出现流砂、管涌等险情

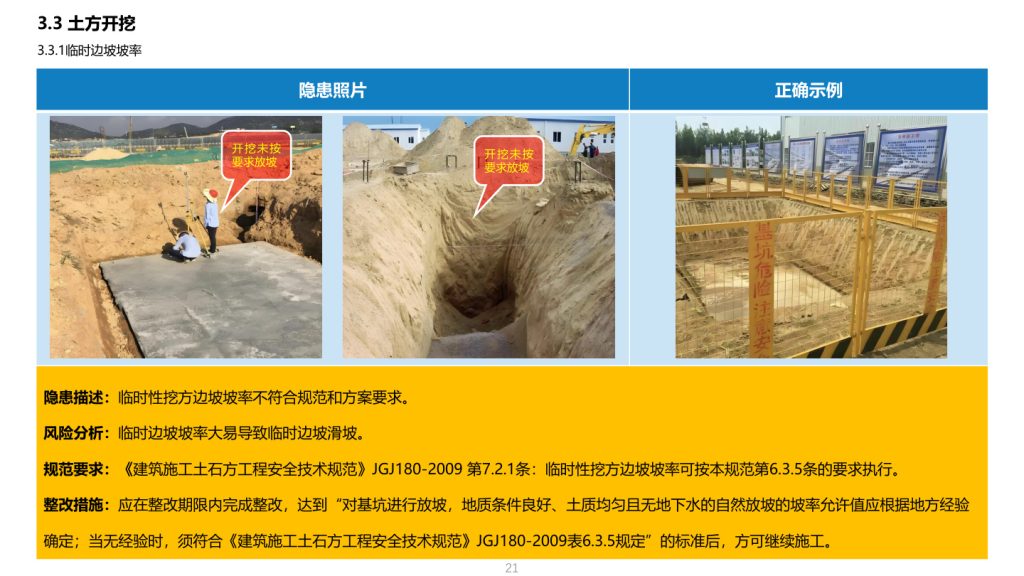

• 超过设计深度进行坑底开挖，坡面失稳

常见隐患辨识要点

• 基坑边缘1m范围内堆载超过限值
• 坑边防护栏杆不足1.2m，缺少警示标志
• 监测频率未按规范执行，数据记录缺失
• 降排水设施不完善，坑底积水
• 上下坡道无防滑措施，坡道坡度不合规

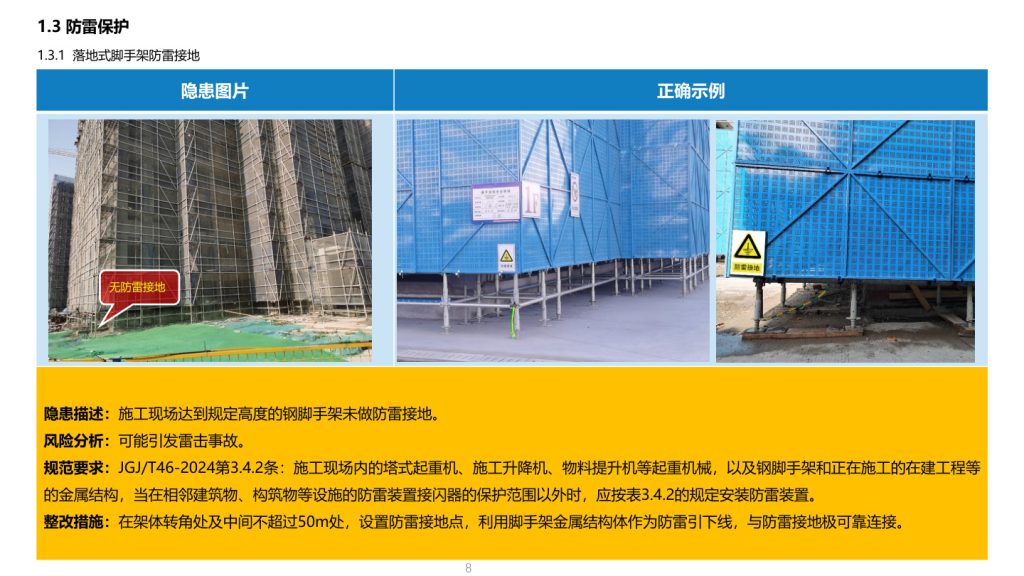

02模板与脚手架工程

共177页 · 最大分册 · 覆盖4大架体类型

▼ 图集实拍

重大事故隐患（5项）

• 架体未按专项方案搭设，连墙件严重不足或缺失

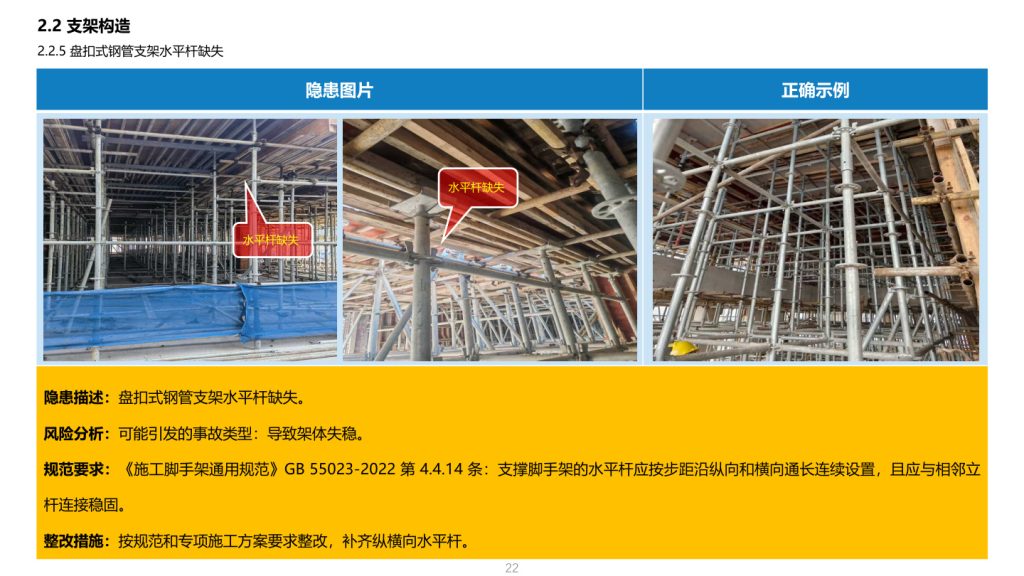

• 模板支撑体系立杆间距严重超过方案要求
• 高支模未进行专项验收，擅自上人上料
• 悬挑脚手架型钢锚固长度不足，锚固节点不满足受力要求
• 架体严重变形、倾斜，未及时停止施工并采取措施

常见隐患辨识要点

• 扣件螺栓拧紧力矩不满足40~65N·m要求
• 脚手板铺设不满铺，接头不满足搭接规范
• 附着式升降脚手架防坠落装置未可靠动作
• 吊篮安全钢丝绳直径不足，配重不足
• 剪刀撑设置间距过大，角度不在45°-60°范围

03起重机械及吊装工程

共87页 · 塔机9项重大隐患 · 施工升降机/吊装专项

▼ 图集实拍

塔式起重机重大隐患（9项）

• 力矩限制器、起重量限制器、高度限位器等安全装置失效
• 附着装置未按规定设置，附着间距超标
• 塔机基础不满足设计要求，地基承载力不足
• 多塔交叉作业未制定防碰撞专项措施

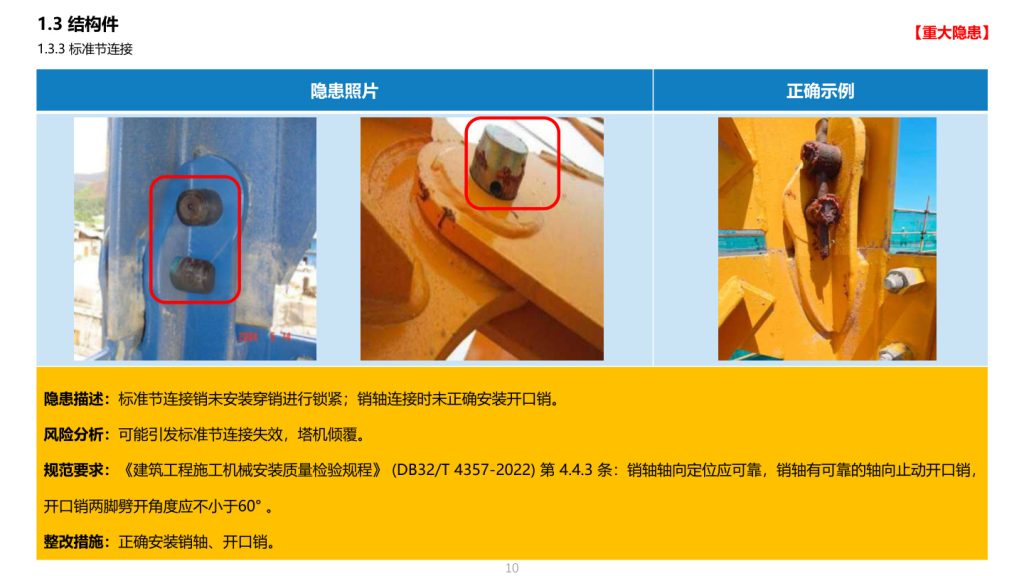

• 主要受力结构件（标准节、回转支承等）存在开裂、严重变形
• 司机无证上岗，特种作业人员证书过期

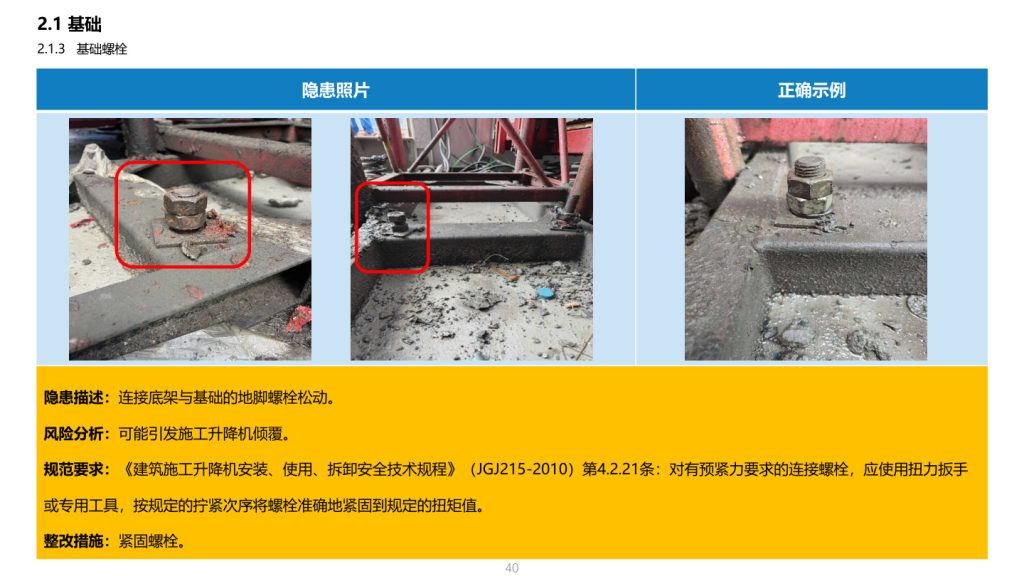

施工升降机 / 吊装作业隐患

• 施工电梯防坠安全器超过标定期限仍在使用
• 笼顶作业无防护，出入口防护门不能自动关闭

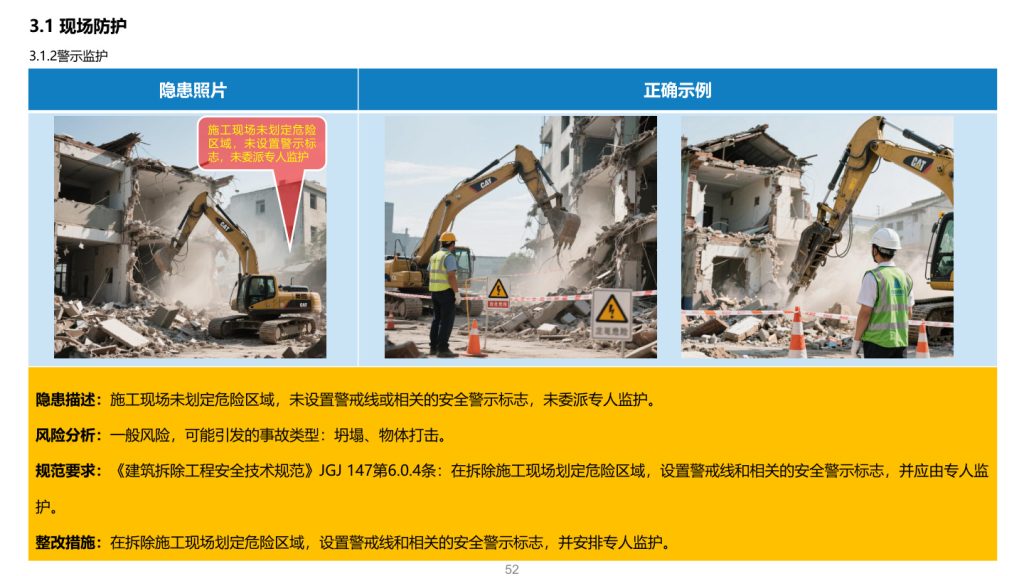

• 吊装作业未设警戒区，人员在起吊物下方行走
• 吊索具超负荷使用，钢丝绳断丝超限

04施工临时用电工程

共70页 · TN-S系统 · 三级配电两级保护

▼ 图集实拍

重大事故隐患

• 未采用TN-S系统（五芯线），PE线与N线混接
• 未实行”一机一闸一漏一箱”，多台设备共用一个开关
• 漏电保护器参数不匹配，动作电流超过30mA
• 开关箱距用电设备距离超过3m，无法做到就近控制

常见隐患辨识要点

• 配电箱无门无锁，非电工人员随意操作
• 电缆拖地敷设，无穿管保护，破皮漏电
• 手持电动工具使用III类以外设备，无单独保护
• 接地电阻不满足≤4Ω要求，防雷装置缺失
• 高压线路下方作业，安全距离不足

05高处作业·有限空间·动火作业

共106页 · 三大高危作业类型

▼ 图集实拍

高处作业重大隐患

• 2m以上高处作业无防护措施，安全带无可靠挂点

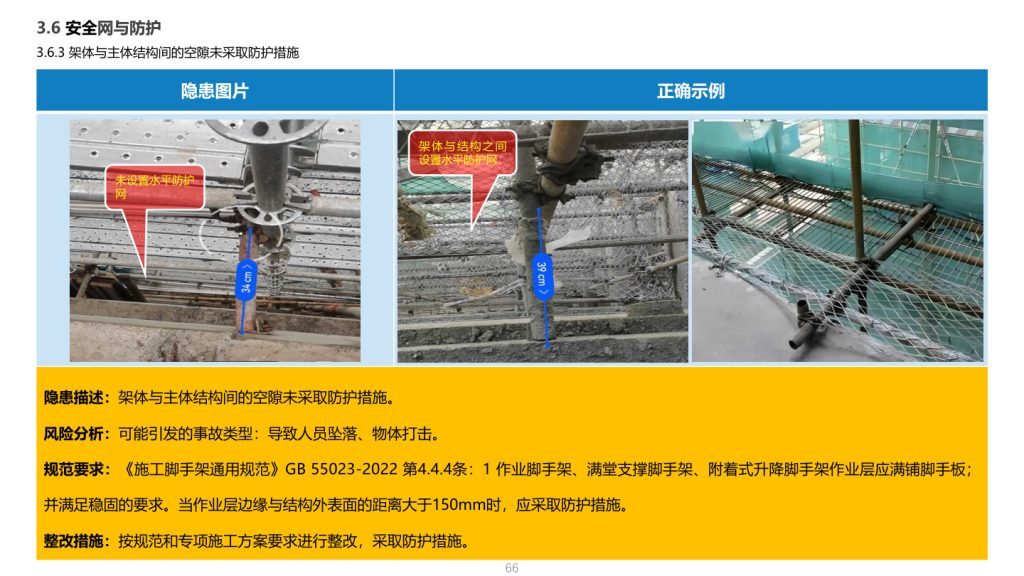

• 楼层临边、洞口未设防护，防护栏高度不足1.2m
• 吊篮悬挂机构安装不规范，安全锁失灵

有限空间 / 动火作业要点

• 有限空间作业前未进行气体检测，无专人监护
• 进入有限空间未佩戴安全绳，无呼救通讯设备
• 动火作业未办理动火证，周边可燃物未清理
• 动火现场无灭火器材，无人监护
• 气焊气割乙炔瓶与氧气瓶安全距离不足5m

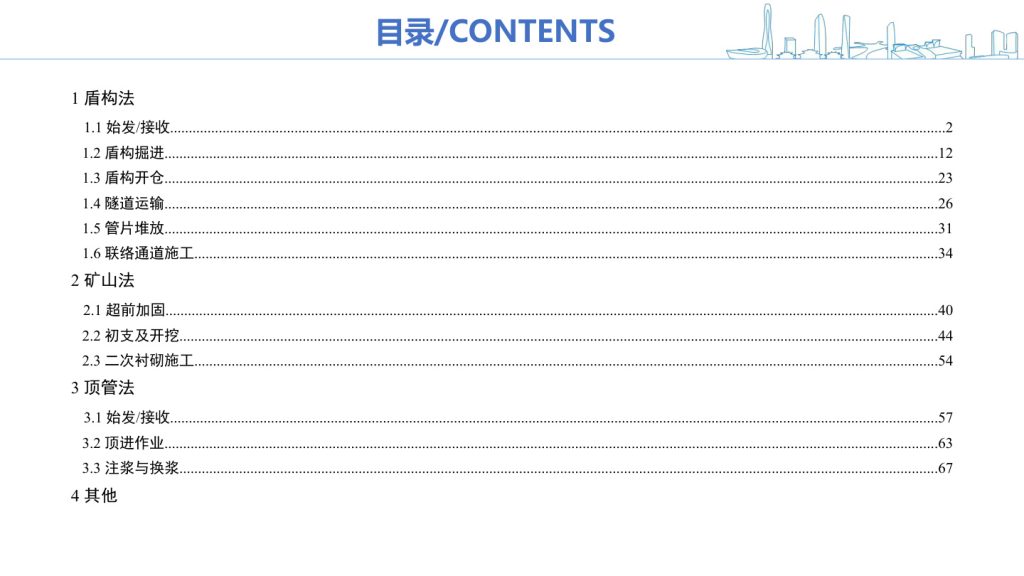

06隧道工程

共82页 · 盾构法4项重大隐患 · 矿山法8类常见隐患

▼ 图集实拍

盾构法重大事故隐患（4项）

• 盾构机带压开舱未按规程进行气压平衡作业
• 管片拼装质量不达标，纵向贯通裂缝超标
• 盾构推进参数异常，地面沉降超过预警值未停机

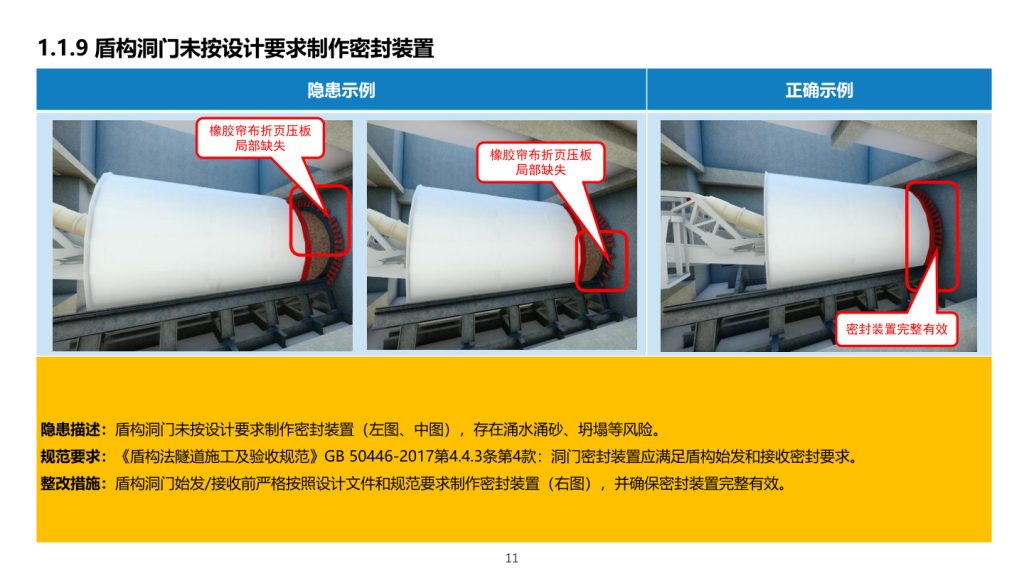

• 洞门止水装置失效，地下水大量涌入

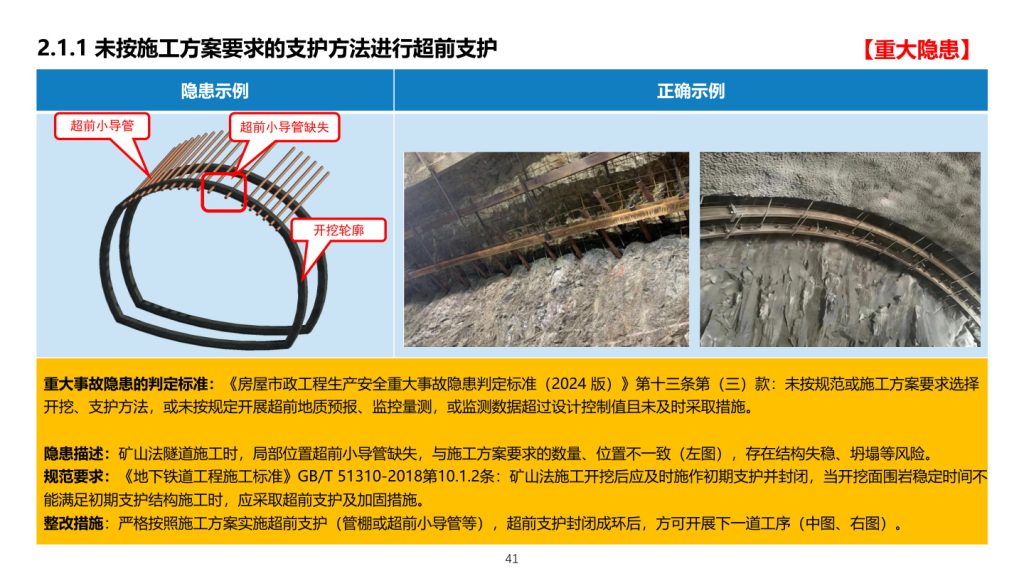

矿山法（钻爆法）常见隐患

• 初期支护滞后掌子面距离超过规范，拱顶出现松动落石
• 仰拱填充未及时跟进，底部悬空
• 火工品管理不规范，爆破作业后未进行盲炮检查
• 机械通风量不足，有毒有害气体超标作业
• 防排水系统不完善，隧道积水影响施工安全

📌 强烈推荐收藏转发

这套图集是目前国内建筑施工安全领域
最系统、最直观的隐患辨识工具之一

适合：项目经理 / 安全员 / 监理工程师 / 施工班组长 / 建设单位管理人员

⭐ 收藏备用，人人自保

来源：江苏省住房和城乡建设厅
本文整理自官方发布资料，仅供学习交流使用
