钢筋锚固与搭接是混凝土结构设计中最基础、最容易混淆的概念之一。工程师几乎每天都要查表用到这六个符号，但能把它们的来龙去脉讲清楚的却不多。
本文依据 GB 50010-2010（2024年版）设计标准 与 22G101系列国标图集，结合设计计算与施工应用，从”基准→修正→实用”的推导逻辑，将六个符号的概念、公式、修正系数与实际应用逐一拆解，让你既能设计出准确数值，又能指导施工现场正确绑扎。
▼ 六个符号的推导逻辑链
非抗震基准
非抗震实用
非抗震搭接
抗震基准
抗震实用
抗震搭接
一、基本锚固长度 lab（非抗震理论基准）
lab 是钢筋锚固计算的起点，也是其余五个参数的”母值”。它仅由钢筋与混凝土的强度决定，不考虑任何工程修正，是一个纯粹的理论基准值。
📖 规范依据
《混凝土结构设计标准》GB 50010-2010（2024年版）第 8.3.1 条
受拉钢筋的基本锚固长度应按下式计算：
lab = α · (fy / ft) · d
α —— 钢筋外形系数
fy —— 钢筋抗拉强度设计值（N/mm²）
ft —— 混凝土轴心抗拉强度设计值（N/mm²）
d —— 钢筋公称直径（mm）
▌ α 钢筋外形系数取值
| 钢筋类型 | α 值 | 说明 |
|---|---|---|
| 光圆钢筋（HPB300） | 0.16 | 表面光滑，握裹力较弱，锚固长度较长 |
| 带肋钢筋（HRB、HRBF） | 0.14 | 有肋纹，机械咬合力强，锚固更可靠 |
⚠️ 注意：lab 是理论基准值，不得直接用于施工图，必须经过修正系数 ζa 修正后得到 la 才能使用。
二、抗震基本锚固长度 labE（抗震理论基准）
labE 是 lab 在抗震设计工况下的对应值。地震作用会在钢筋中产生反复拉压荷载，粘结强度有所降低，因此需要在 lab 基础上乘以抗震修正系数 ζaE 进行放大。
📖 规范依据
GB 50010-2010（2024年版）第 11.1.7 条
一、二、三、四级抗震等级的受拉钢筋抗震锚固长度应乘以抗震修正系数 ζaE。
labE = ζaE · lab
ζaE —— 抗震修正系数（见下表）
▌ ζaE 抗震修正系数取值
| 抗震等级 | ζaE | 对应关系 |
|---|---|---|
| 一级、二级 | 1.15 | 锚固长度增加 15% |
| 三级 | 1.05 | 锚固长度增加 5% |
| 四级 | 1.00 | labE = lab，与非抗震相同 |
💡 理解要点：四级抗震时 ζaE=1.00，即 labE=lab，这说明四级抗震对锚固没有额外要求，与非抗震框架等同处理。
三、锚固长度 la（非抗震工程实用值）
la 是施工图上真正标注和使用的锚固长度。它在 lab 基础上综合考虑了钢筋直径、涂层、施工方式、保护层厚度等现实因素，通过修正系数 ζa 进行调整。
📖 规范依据
GB 50010-2010（2024年版）第 8.3.1 条、第 8.3.2 条
受拉钢筋的锚固长度应根据锚固条件按下式计算，且不应小于 200mm。
la = ζa · lab
ζa —— 锚固长度修正系数（各项修正系数连乘）
且 la ≥ 0.6 lab，受拉时 la ≥ 200mm
▌ ζa 修正系数汇总（各条件独立取值，连乘叠加）
| 修正条件 | ζa | 条文 |
|---|---|---|
| 钢筋直径 d > 25mm | 1.10 | 第 8.3.2 条第1款 |
| 环氧树脂涂层钢筋 | 1.25 | 第 8.3.2 条第2款 |
| 施工过程中易受扰动的钢筋 | 1.10 | 第 8.3.2 条第3款 |
| 混凝土保护层厚度 ≥ 3d | 0.80 | 第 8.3.2 条第4款 |
| 混凝土保护层厚度 ≥ 5d（且配横向钢筋） | 0.70 | 第 8.3.2 条第4款 |
⚠️ 三条强制性下限（缺一不可）
① la ≥ 200mm（受拉锚固绝对下限）
② la ≥ 0.6 × lab（修正后不得低于基准值的60%）
③ 受压钢筋：la,c = 0.7 la（受压时可折减）
📐 机械锚固（第 8.3.3 条）
当钢筋端部采用弯钩、焊接锚板、穿孔塞焊等机械锚固形式时，锚固长度可取：
la,mec ≥ 0.6 lab（含机械锚固端头的投影长度）
四、抗震锚固长度 laE（抗震工程实用值）
laE 是抗震设计时施工图上标注的锚固长度，也是结构设计中最常用的参数之一。它将”抗震放大”与”工程修正”合二为一，有两种等价计算路径。
📖 规范依据
GB 50010-2010（2024年版）第 11.1.7 条
两种等价算法（结果相同）
路径 ① 先修正再放大
laE = ζaE · la
= ζaE × ζa × lab
路径 ② 先放大再修正
laE = ζa · labE
= ζa × ζaE × lab
💡 实务技巧：工程中通常直接查《22G101》附录中的 laE 表格，无需手动计算。表中已按混凝土等级、钢筋强度、抗震等级分类列出，可直接查用。
📐 受压钢筋抗震锚固：laE,c = 0.7 laE（受压时同样可以折减70%）
五、搭接长度 ll 与 llE（绑扎搭接）
搭接连接的本质是双向锚固——两根钢筋在重叠区域内各自通过混凝土传力，其搭接长度在锚固长度基础上再乘以搭接系数 ζl。该系数与搭接接头面积百分率直接相关。
📖 规范依据
GB 50010-2010（2024年版）第 8.4.3 条（非抗震）
第 11.1.7 条（抗震附加要求）
非抗震搭接
ll = ζl · la
抗震搭接
llE = ζl · laE
ζl —— 搭接长度修正系数，取值见下表
▌ ζl 搭接系数与接头百分率对应关系
| 同一连接区段内 搭接接头面积百分率 |
ζl | 工程说明 |
|---|---|---|
| ≤ 25% | 1.2 | 错开布置搭接，最优方案 |
| 50% | 1.4 | 隔一根搭接，常见做法 |
| 100% | 1.6 | 全截面同一位置搭接，应尽量避免 |
⚠️ 搭接区段的界定（第 8.4.3 条）
凡两搭接接头端部之间的距离 ≤ 1.3 ll，即视为位于同一连接区段内，均计入百分率。
梁类构件：搭接区段内箍筋间距不大于搭接钢筋较小直径的5倍，且不大于100mm。
💡 重要限制：受拉钢筋 ll ≥ 300mm；受压钢筋 ll ≥ 200mm（第 8.4.3 条）。
六、六个符号完整对比总表
| 符号 | 中文名称 | 计算公式 | 规范条文 | 适用场景 |
|---|---|---|---|---|
| lab | 基本锚固长度（非抗震） | α·(fy/ft)·d | 第 8.3.1 条 | 理论基准，不直接使用 |
| labE | 基本锚固长度（抗震） | ζaE·lab | 第 11.1.7 条 | 抗震理论基准，不直接使用 |
| la | 锚固长度（非抗震） | ζa·lab | 第 8.3.2 条 | 非抗震构件施工图标注值 |
| laE | 锚固长度（抗震） | ζaE·la | 第 11.1.7 条 | 抗震构件施工图标注值 |
| ll | 搭接长度（非抗震） | ζl·la | 第 8.4.3 条 | 非抗震绑扎搭接长度 |
| llE | 搭接长度（抗震） | ζl·laE | 第 11.1.7 条 | 抗震绑扎搭接长度 |
▌ 计算流程总结（四步走）
查强度：根据混凝土等级查 ft，根据钢筋牌号查 fy 和 α，代入公式算 lab
看抗震：若为抗震设计，乘以 ζaE（1.15/1.05/1.0）得 labE
做修正：按实际工程条件（直径、涂层、扰动、保护层）连乘 ζa，分别得到 la / laE，并校核最小值
算搭接：若为绑扎搭接，再乘以 ζl（1.2/1.4/1.6），得 ll / llE
七、工程计算示例
📐 例题：二级抗震框架梁纵筋锚固搭接
已知：C35混凝土，HRB400（Ⅲ级）带肋钢筋，d=22mm，保护层=35mm，搭接接头率50%，二级抗震。
ft(C35) = 1.57 N/mm²，fy(HRB400) = 360 N/mm²，α(带肋) = 0.14
Step 2：计算 lab
lab = 0.14 × (360/1.57) × 22 = 706 mm（取整710mm）
Step 3：确定 ζa
d=22mm ≤ 25mm：不修正；无涂层；保护层35mm = 1.59d < 3d：不折减
ζa = 1.0 → la = 710 mm（≥200mm ✓）
Step 4：抗震修正 → laE
二级抗震：ζaE = 1.15
laE = 1.15 × 710 = 817 mm（取820mm）
Step 5：搭接长度 → llE
接头率50%：ζl = 1.4
llE = 1.4 × 820 = 1148 mm（取1150mm）
八、常见错误与易混淆点
❌ 错误①：把 lab 当锚固长度直接用
lab 是理论基准，未经 ζa 修正，施工图必须用 la 或 laE。
❌ 错误②：非抗震构件误用 laE
四级以下（框架结构非抗震或砌体结构）应用 la，用 laE 偏于保守但会造成浪费。
❌ 错误③：ζa 各修正系数相加而非连乘
多个修正条件同时满足时，各 ζa 系数应相乘，不是累加。例：d>25mm 且涂层钢筋 → ζa=1.10×1.25=1.375。
❌ 错误④：忽视搭接区段箍筋加密
绑扎搭接区段内箍筋间距须满足 ≤5d 且 ≤100mm，否则不符合规范构造要求（第 8.4.4 条）。
内容核对完成
本文已基于以下文献与实践经验进行严格核对：
• GB 50010-2010（2024年版）混凝土结构设计标准
• 22G101-1/2/3 国家建筑标准设计图集（最新版）
• 工程施工规范及现场应用
既讲设计原理，也讲施工应用——让你全面掌握钢筋锚固搭接
九、施工人员如何结合 22G101 系列图集使用
22G101 系列图集是国家建筑标准设计图集，是混凝土结构施工图平面整体表示方法制图规则和构造详图的核心参考。施工人员在现场绑扎钢筋、检查验收时，如何将本文讲的六个符号与图集结合使用？
💡 关键理解点：图集中标注的锚固/搭接长度是什么？
图集中的所有数字都是 已经计算完成的实用值，包含了：
✅ 材料强度因素（α系数）— 钢筋与混凝土强度
✅ 工程修正因素（ζa 系数）— 直径、涂层、保护层等实际条件
✅ 抗震修正因素（ζaE 系数）— 抗震等级放大
结论：图集标注的就是 laE 值（抗震）或 la 值（非抗震），不是 lab 理论值。施工人员查表即用，无需重新计算。

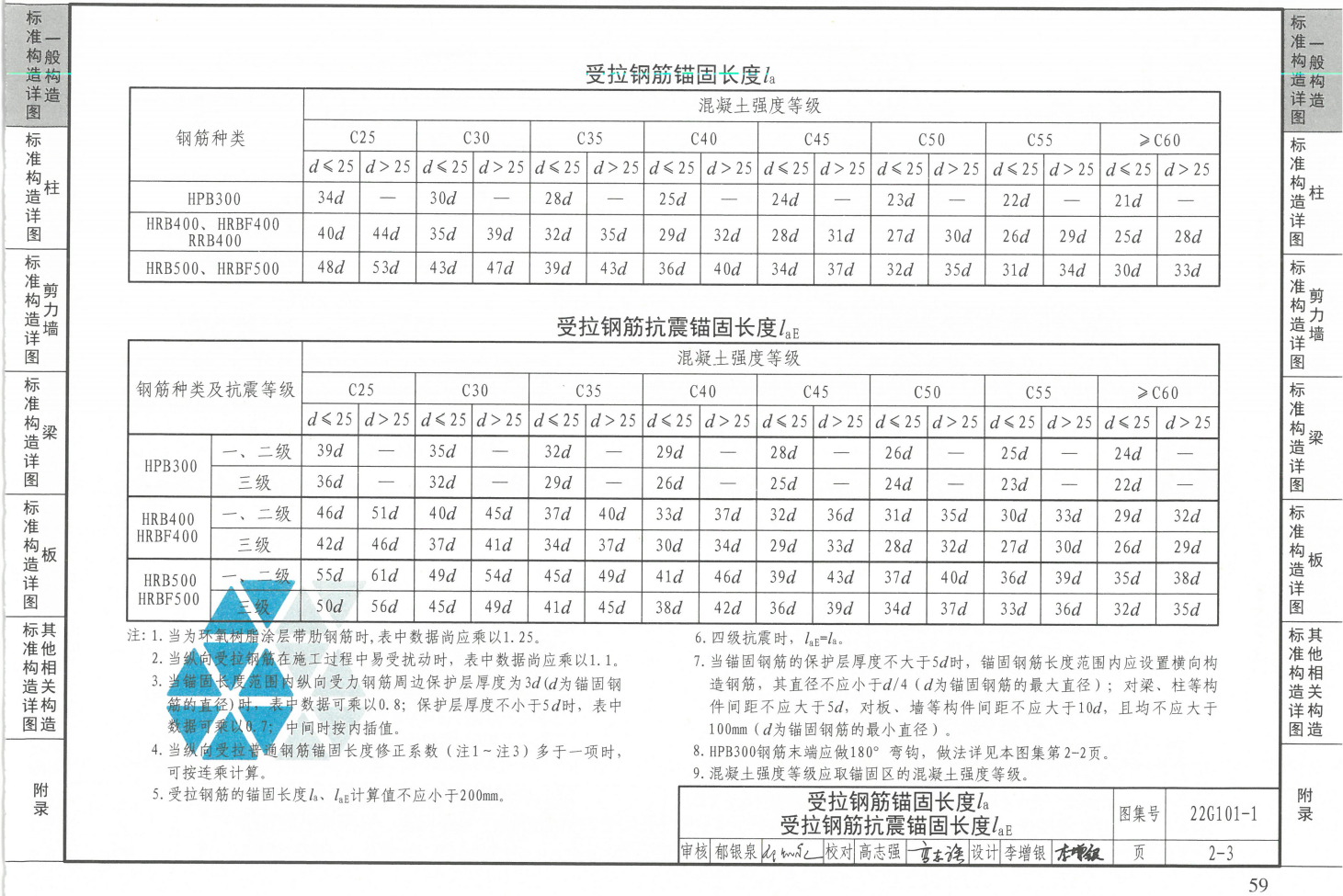

图：受拉钢筋锚固长度（22G101-1）
📚 22G101 系列三册内容：
• 22G101-1：现浇混凝土框架、剪力墙、梁、板（柱、墙节点、梁柱配筋）
• 22G101-2：现浇混凝土板式楼梯（AT、BT、CT、DT 等类型楼梯配筋）
• 22G101-3：独立基础、条形基础、筏形基础、桩基础
注：图集已按 GB 50010-2010（2024版）规范更新，与本文公式一一对应。
场景①：框架柱纵向钢筋绑扎（抗震工程）
查图集 22G101-1 第58-72页（柱插筋构造、柱变截面钢筋锚固）。
操作步骤：
1. 确认抗震等级（查结构说明），确定 ζaE 系数（1.15/1.05/1.0）。
2. 查设计混凝土强度（C30/C35 等）、钢筋直径（φ20/φ25 等）。
3. 用本文公式计算 laE = ζaE × la。
4. 现场测量钢筋锚固长度，对照图集节点详图（如”柱外侧纵筋伸入梁内 1.5labE“）。
⚠️ 重点：图集中标注的锚固长度均为 laE 值，不是 lab。

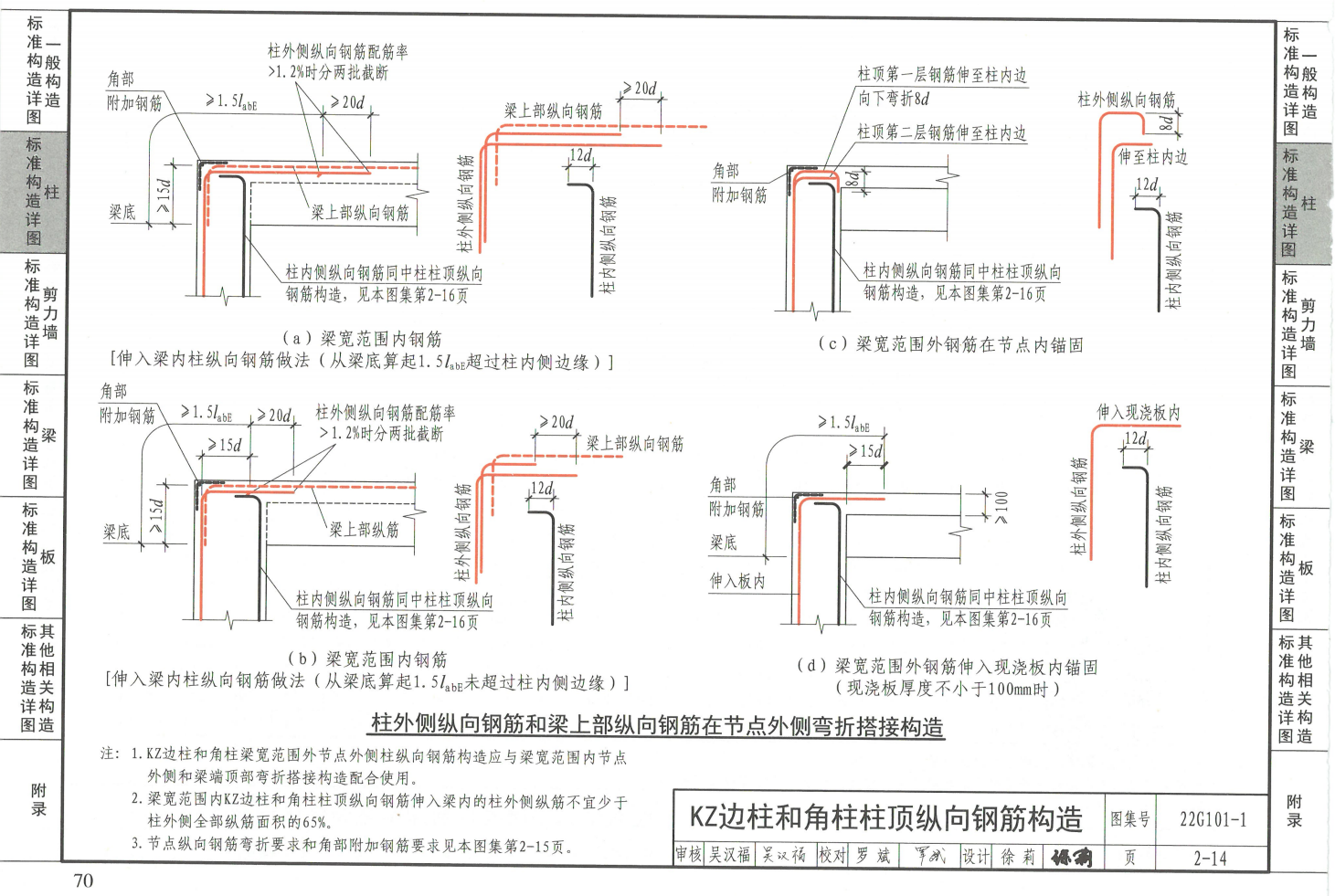

图：柱顶纵向钢筋构造（22G101-1）
场景②：框架梁纵向钢筋搭接（抗震工程）
查图集 22G101-1 第84-105页（梁纵向钢筋搭接构造）。
操作步骤：
1. 确认搭接接头面积百分率（≤25%/50%/100%），确定 ζl 系数（1.2/1.4/1.6）。
2. 计算 llE = ζl × laE（抗震工程）。
3. 检查搭接区段范围（接头中心间距≥1.3llE）。
4. 加密箍筋：搭接区段内箍筋间距按 ≤5d 且 ≤100mm 设置。
⚠️ 重点：图集中搭接区段箍筋加密示意需严格执行，避免验收被扣。

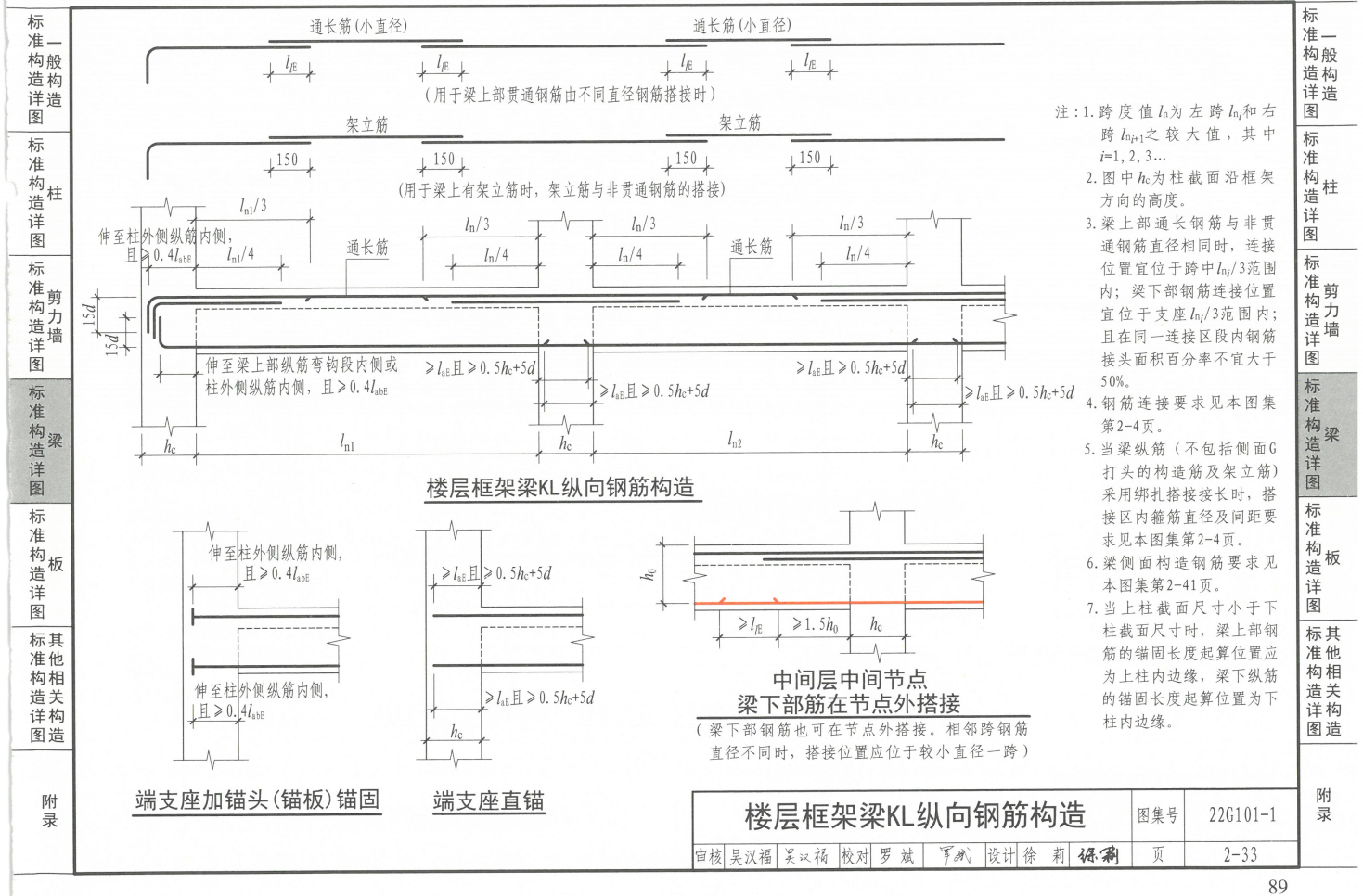

图：楼层框架梁纵向钢筋构造（22G101-1）
场景③：基础插筋锚固（非抗震设计）
查图集 22G101-3 第67-93页（独立基础、筏形基础插筋构造）。
操作步骤：
1. 查抗震等级：基础通常按非抗震设计（四级），或按建筑抗震等级设计。
2. 确认查表参数：混凝土等级（C30/C35）、钢筋类型（HRB400）、钢筋直径（φ18/φ22）。
3. 查图集表格：找到对应的插筋锚固长度表，选择相应的 la（非抗震）或 laE（抗震）数值。
4. 现场检查施工：基础厚度 hj 与图集要求对比（如 hj ≥ la 时直锚，不满足时需弯折，弯折长度通常为 6d）。
📌 非抗震区域查表的关键：基础插筋的抗震等级，有时与上部结构不同。抗震设防烈度低的地区，基础可能按非抗震（四级）查表；反之按上部结构抗震等级查表。表格中通常分别列出 la（四级）和 laE（一二三级）两列，需看清楚。
⚠️ 重点：筏形基础筏板钢筋与梁钢筋锚固逻辑不同，基础梁按梁构件设计，强调全长锚固与箍筋加密；筏板按板构件设计，以过中线 + 弯锚为主，不执行梁的 la 锚固要求。两者构造详图分别见 22G101-3 第 79～81 页（梁）与第 84～89 页（筏板），施工与验收需严格区分，要区分”梁插筋”和”筏板钢筋”。
图：基础梁纵向钢筋与箍筋构造（22G101-3）
场景④：剪力墙竖向钢筋搭接（抗震剪力墙）
查图集 22G101-1 第75-88页（剪力墙身配筋构造）。
操作步骤：
1. 剪力墙竖向钢筋搭接通常按 50% 接头面积，ζl=1.4。
2. 计算 llE = 1.4 × laE。
3. 检查搭接位置：接头应避开加强区（如底部加强区高度范围）。
⚠️ 重点：剪力墙边缘构件（约束边缘构件）竖向钢筋搭接有特殊构造要求，图集第80页有详图。

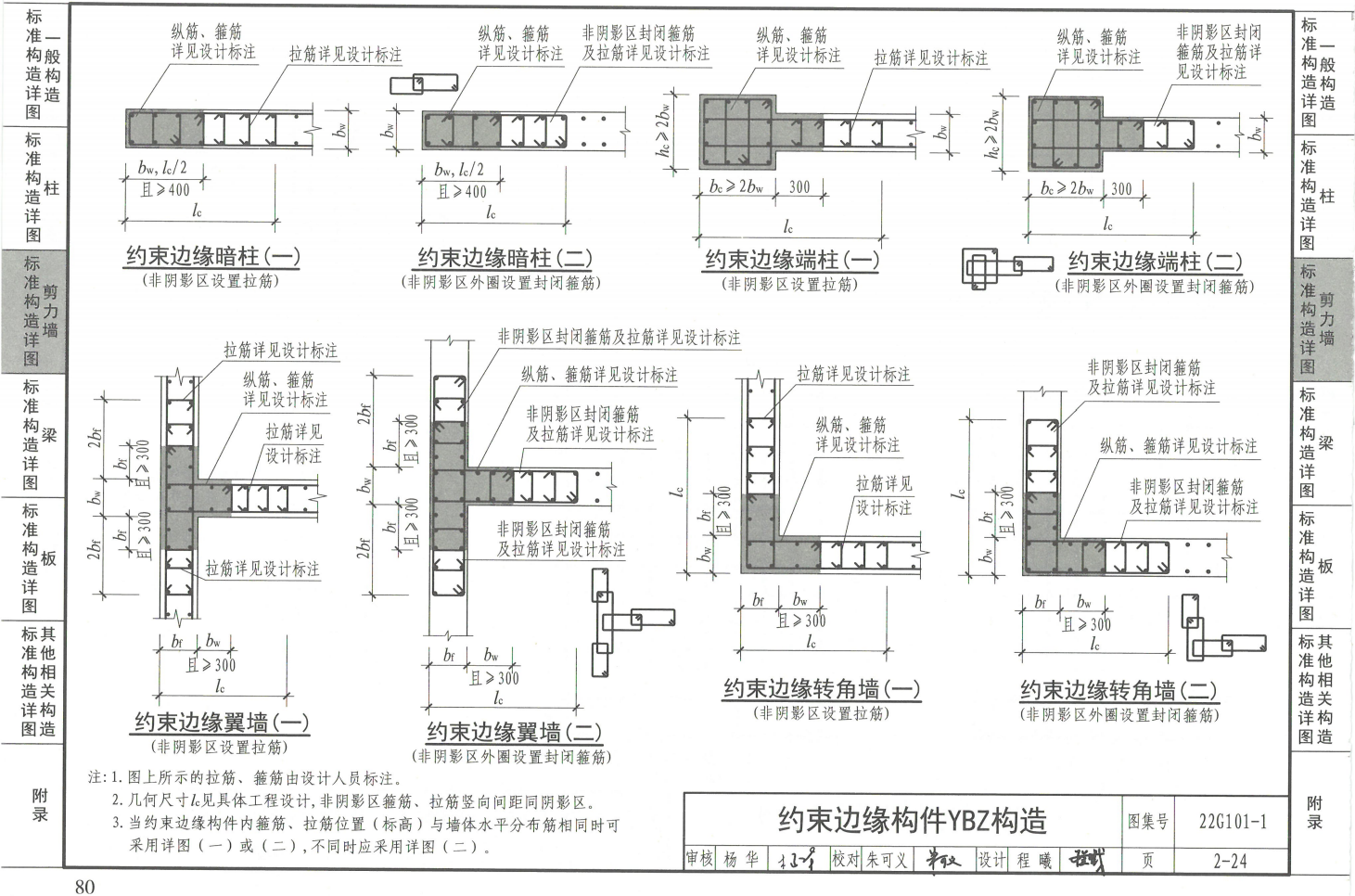

图：约束边缘构件构造（22G101-1）
📋 施工现场快速查找表：
| 构件类型 | 关键参数 | 22G101 页码 |
| 框架柱插筋 | laE | 58-63 |
| 框架梁纵筋搭接 | llE | 84-89 |
| 基础插筋 | la | 64-72 |
| 剪力墙竖筋搭接 | llE | 73-79 |
| 板筋搭接 | ll | 99-102 |
📌 抗震 vs 非抗震设计的查表区别
✅ 抗震构件（一二三级）
• 查表参数：混凝土等级 + 钢筋牌号 + 钢筋直径 + 抗震等级
• 查出的数值：laE（已含ζaE系数）
• 应用范围：框架柱、框架梁、剪力墙等主要抗震构件
✅ 非抗震构件（四级）
• 查表参数：混凝土等级 + 钢筋牌号 + 钢筋直径（不选抗震等级）
• 查出的数值：la（ζaE=1.0）
• 应用范围：基础插筋、砌体结构、非抗震框架梁板
记住这一点：图集表格中通常分两部分——抗震部分（一二三级用 laE）和非抗震部分（四级用 la），千万不要搞反了。如果看不清，可对照本文的公式逻辑反推：laE = ζaE × la，一般 laE 会比 la 大 5-15%。
施工人员只需记住：图集中标注的锚固/搭接长度，就是本文讲的 la/laE/ll/llE 实用值，设计时按规范计算，施工时按图集节点绑扎，一一对应。查表时分清抗震等级，选对参数，就不会出错。
掌握这六个符号
设计端：准确计算，确保安全
施工端：正确理解，现场应用
从规范条文到图集构造，设计施工一体贯通
配套文献：GB 50010-2010 + 22G101-1/2/3 国标图集
