平面图秒变3D模型？
这个开源神器让你的设计效率提升10倍！

昨晚和大学同窗聊天，他随手发来一张住宅平面图，说”这里边的图案在CAD里边哪里啊？”。我知道他可能就需要平面图里面相关元素的图块，方便他作图！

图：跟大学老同学夜聊，才发现我们都老得很同步

我本以为是那种需要花几小时在Revit或SketchUp里慢慢推敲的活儿，结果打开了一个叫Pascal Editor的工具，不到2分钟就生成了一个3D空间模型。这让我大受震撼——难道真的有工具能把平面图”一键”变3D？

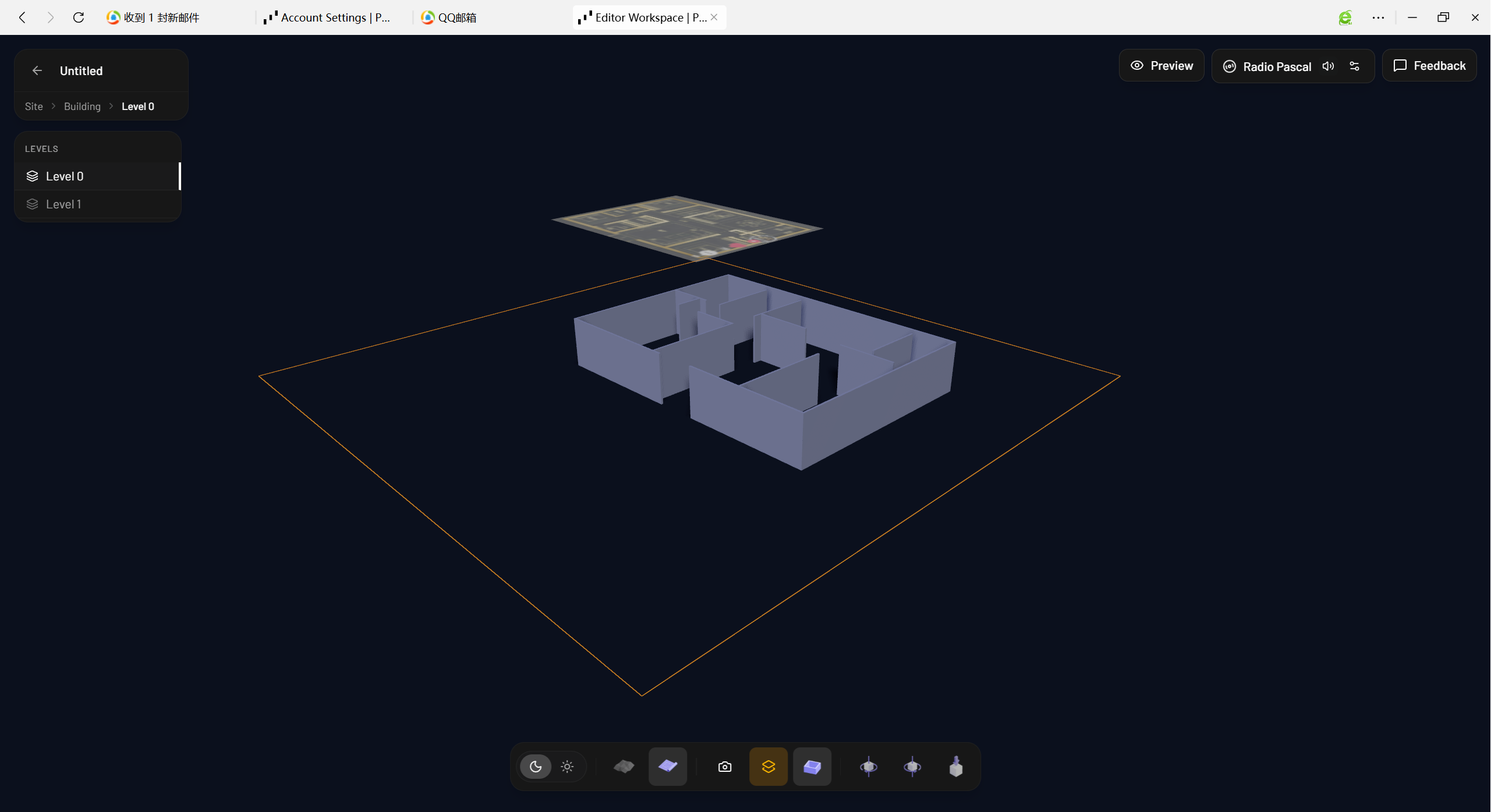

图：在线三维立体建模展示

什么是Pascal Editor？

Pascal Editor是一个面向建筑师和室内设计师的在线辅助建模工具，开源地址在GitHub，在线体验地址editor可以直接使用。它的核心能力是：基于 WebGPU+ECS 架构 + 脏节点追踪，在浏览器中实现实时 3D 交互编辑（拖墙、改楼层、区域编辑），无需手动逐个构件建模，直接在 3D 中完成建筑层级设计，与“先画平面图再建模型”的工作流高度契合。

与传统建模工具相比，Pascal Editor的差异化优势在于：WebGPU 驱动浏览器端实时 3D，无需手动构件建模，直接在 3D 中完成建筑设计，与建筑师 workflow 无缝契合。支持建筑→楼层→墙体→区域的完整层级，直接在 3D 中拖拽编辑，而非从 2D 线条自动生成。浏览器端 3D 建筑编辑器，免安装、免年费，替代传统 BIM 工具。

📦 小户型建模分步操作示例（以 60㎡ 两居为例）

步骤 1：初始化项目
1. 登录账号（通过邮箱登录），将项目命名为 60㎡小户型。

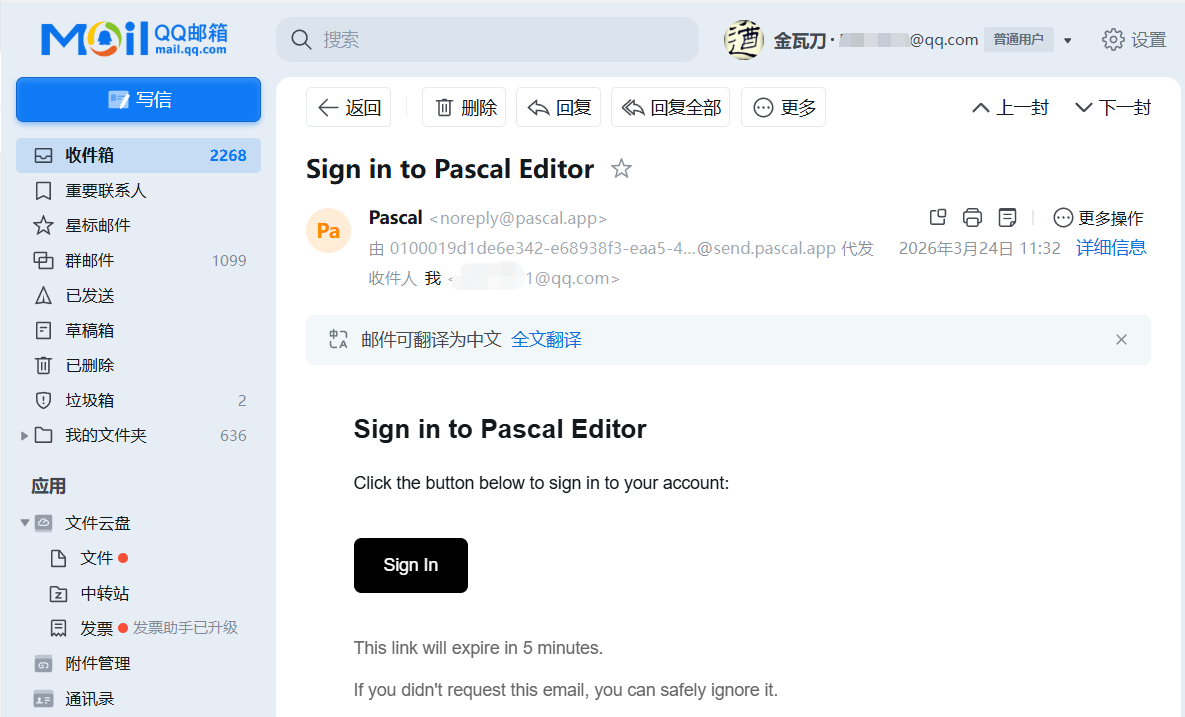

图：通过邮箱登录入口

2. 确认 Site（场地） 尺寸：默认 30m×30m 足够，无需修改。
3. 点击 Building → Add level，设置楼层高度为 2.8m（标准住宅层高），命名为 首层。

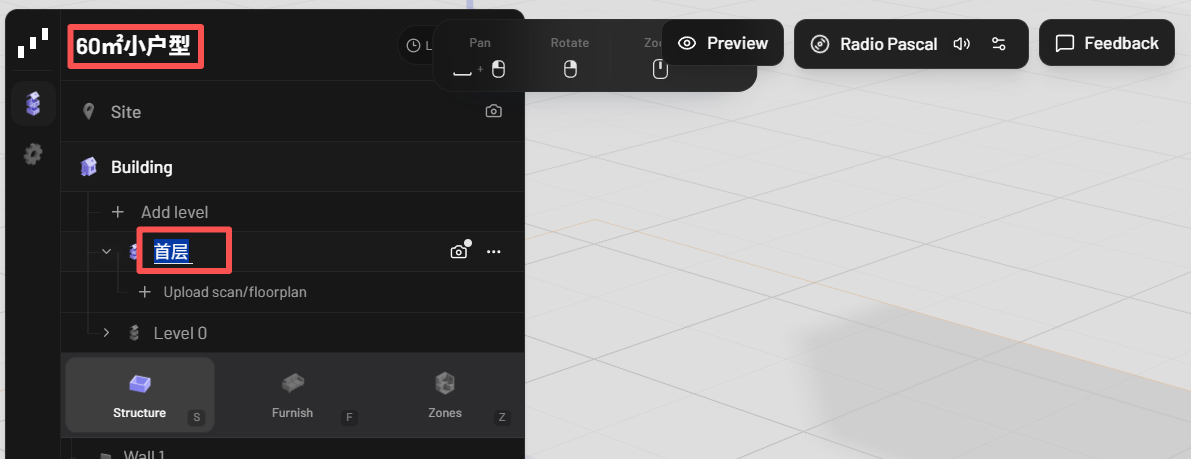

图：Pascal Editor 设置界面，可调整层高与命名

步骤 3：搭建结构（核心骨架）
1. 切换到 Structure（快捷键 S） 模式，选择「墙体」工具。
2. 绘制外墙：
◦ 从网格原点开始，沿 X 轴拖出 8m，沿 Y 轴拖出 7.5m，形成 8m×7.5m 的外框（面积 60㎡）。
◦ 按住 Shift 可微调非 45° 转角。
3. 绘制内墙：
◦ 从左侧墙 2m 处向右画竖墙，分隔出 2m×7.5m 的卧室和 6m×7.5m 的公共区。
◦ 在公共区下侧 3m 处画横墙，分隔出 6m×3m 的客餐厅和 6m×4.5m 的厨卫 + 次卧区。
◦ 再细分次卧（3m×4.5m）、厨房（2m×3m）、卫生间（1m×3m）。

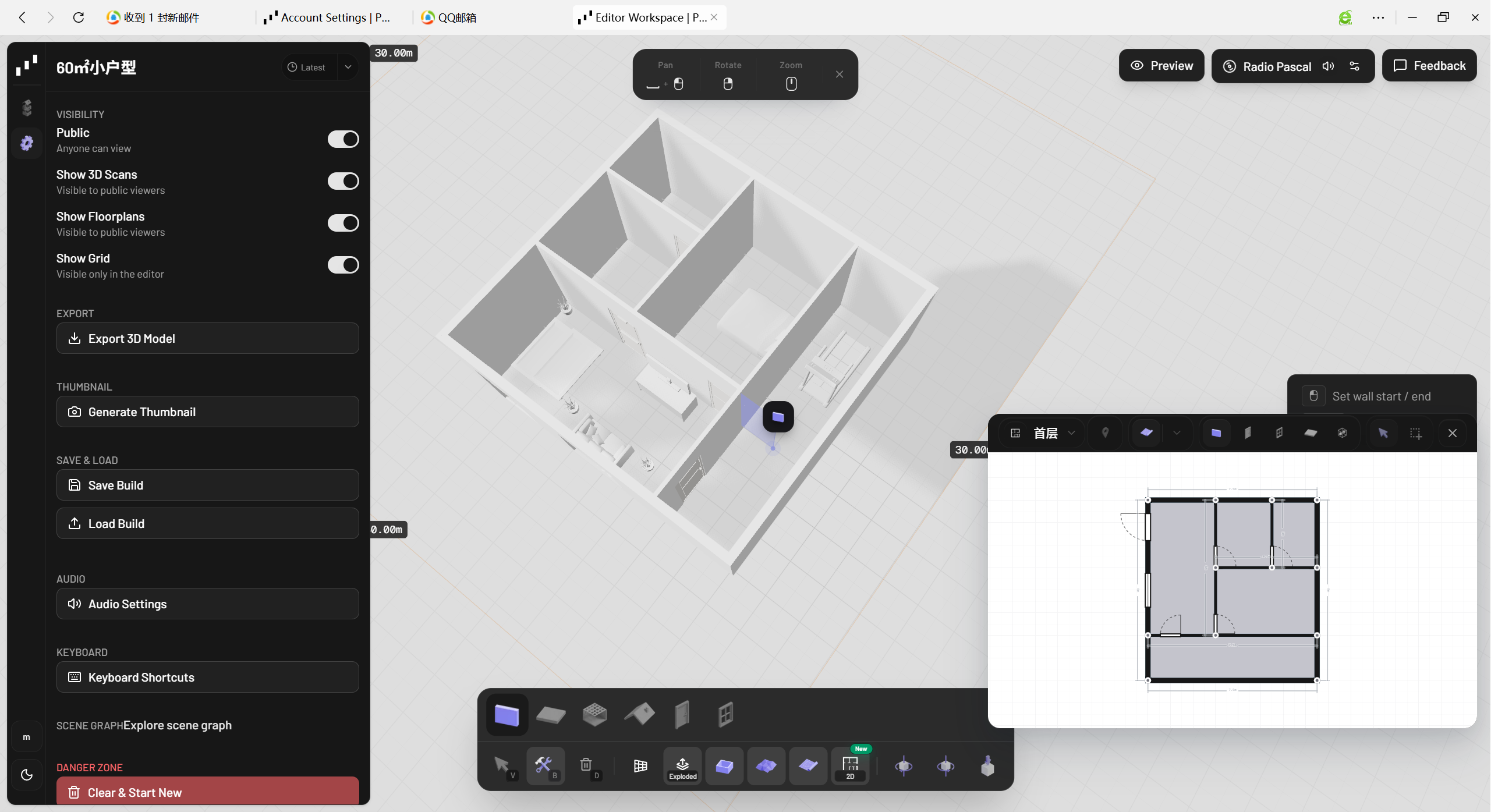

图：绘制墙体、添加门窗

4. 生成楼板：选择「楼板」工具，框选整个外框，一键生成地面。
5. 添加门窗：在对应墙体位置，选择「门 / 窗」工具，拖拽生成入户门、卧室门、窗户。

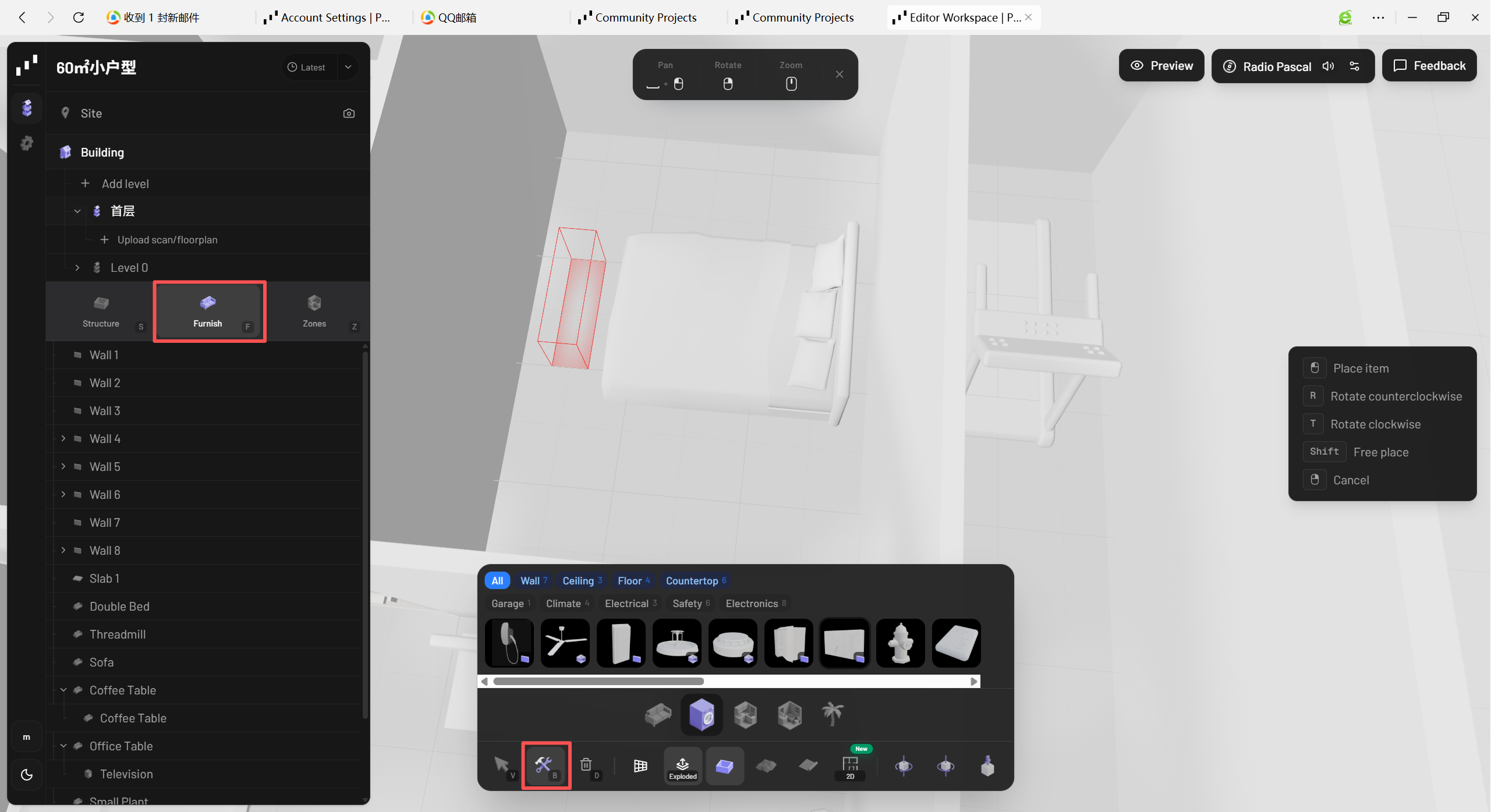

步骤 4：布置陈设（Furnish 模式）
1. 切换到 Furnish（快捷键 F） 模式。
2. 客餐厅：
◦ 拖拽「三人沙发」到靠北墙位置，「茶几」放在沙发前，「餐桌椅」放在靠东墙。
◦ 调整家具尺寸：沙发长度 2.2m，餐桌 1.4m×0.8m。
3. 主卧（2m×7.5m）：
◦ 放置「1.5m 床」靠西墙，「衣柜」靠北墙，「书桌」靠南墙。

图：根据设计构思，摆放陈设

4. 次卧（3m×4.5m）：
◦ 放置「1.2m 单人床」，搭配「床头柜」和「衣柜」。
5. 厨房 / 卫生间：
◦ 厨房：放置「橱柜」「燃气灶」「水槽」。
◦ 卫生间：放置「马桶」「淋浴间」「洗手台」。

步骤 5：划分区域（Zones 模式）
1. 切换到 Zones（快捷键 Z） 模式。
2. 框选对应空间，命名为：
◦ 客餐厅
◦ 主卧
◦ 次卧

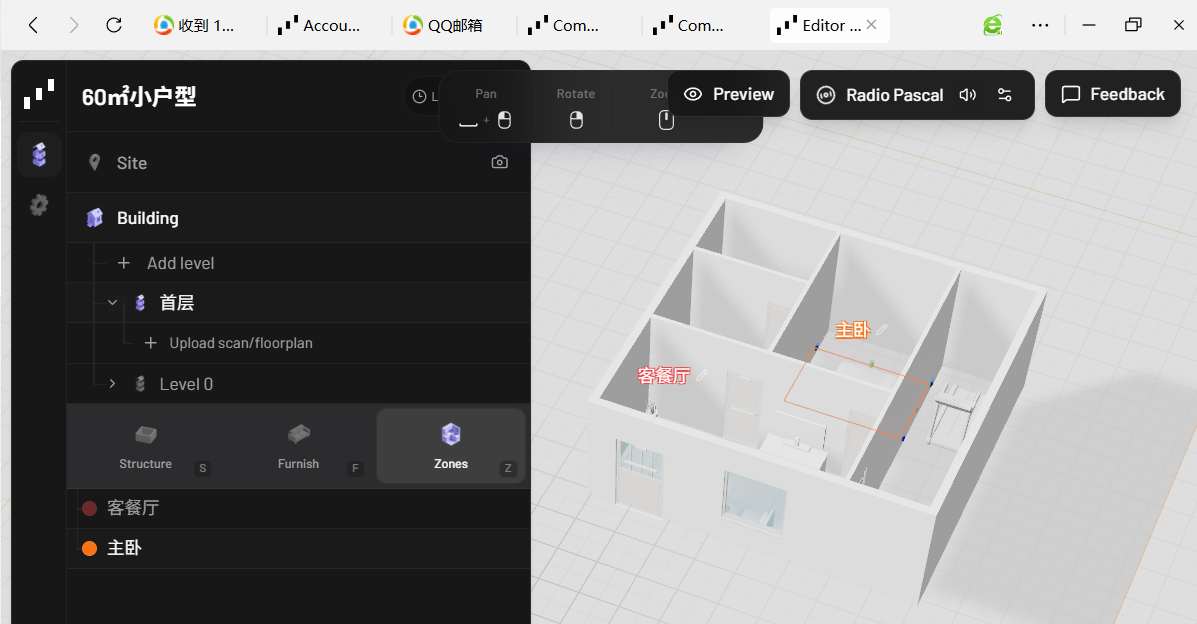

图：根据设计构思，命名不同空间

◦ 厨房
◦ 卫生间
3. 区域会自动生成颜色标识，方便直观查看功能分区。

步骤 6：预览与导出
1. 点击右上角 Preview，进入沉浸式 3D 视角，检查空间动线和家具布局。

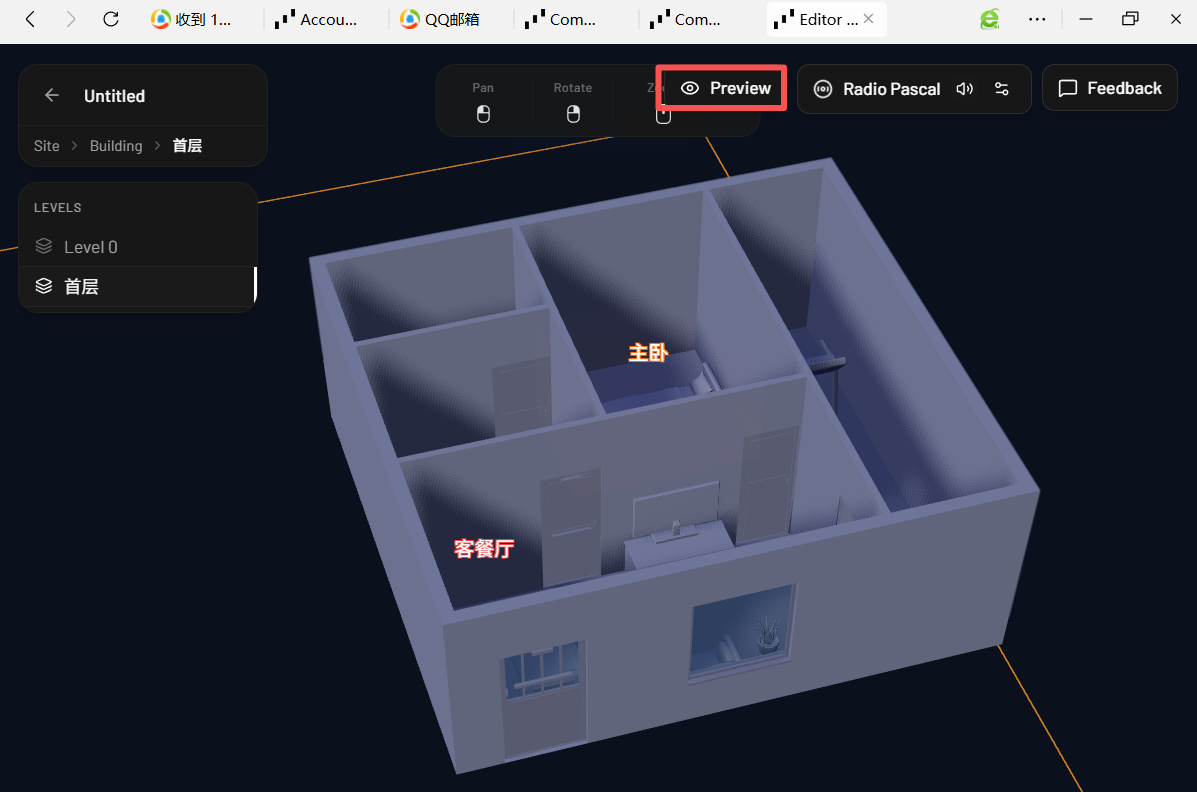

图：沉浸式 3D 视角

2. 若需修改，返回编辑模式调整，支持无限次迭代。
3. 确认无误后，可导出 3D 模型或截图用于汇报 / 分享。

与主流工具对比：谁更适合你？

为了帮大家做技术选型，我整理了Pascal Editor与Revit、SketchUp、AutoCAD等主流工具的对比：

从对比可见，Pascal Editor的核心定位非常清晰：它不是要取代Revit做施工图深化，也不是取代SketchUp做造型设计，而是专门解决”从平面到3D”这个特定环节的效率问题。对于室内设计师、家装公司、房地产开发商这类用户，它是一个轻量但精准的生产力工具。

深度解析：传统建模 vs Pascal Editor

很多读者会问：这不就是根据设计直出3D的功能吗？差异在哪里？这里需要从技术层面深入解释。

传统方法：AutoCAD 与 Revit 作为行业标准，长期垄断建筑设计市场，但近年来饱受诟病：对硬件配置要求极高，版本冲突、文件损坏风险高。（License）。每年数千美元的授权费（License），对于初创团队或个人设计师是沉重负担。

Pascal Editor的优势：基于 WebGPU 标准直接调用显卡算力，告别了过去 WebGL 的卡顿，实现接近原生桌面软件的交互流畅度。采用 ECS（实体组件系统） 架构，配合 脏节点追踪。开箱即用、知识图谱（KG）。基于 Web 技术栈，天然支持链接共享、实时评审、版本管理。

• 原生速度：基于 WebGPU 标准直接调用显卡算力，告别了过去 WebGL 的卡顿，实现接近原生桌面软件的交互流畅度。
• 智能渲染：采用 ECS（实体组件系统） 架构，配合 脏节点追踪。编辑墙体时，仅重渲染发生变更的局部节点，而非整场景刷新，在 64G 内存的高配机上能轻松驾驭中大型模型。
• 开箱即用：无需下载安装包，打开浏览器（Chrome/Edge 最佳）即可访问，抹平了 Mac/Windows 平台的硬件差异。
• 价格颠覆：100% 开源免费，彻底摆脱每年 5000 美元的授权费，个人设计师和小团队零门槛入场。

基于 Web 技术栈，天然支持链接共享、实时评审、版本管理。设计、施工、业主各方无需同步文件，只需打开链接就能查看、批注，彻底解决「文件传疯了」的协作痛点。。

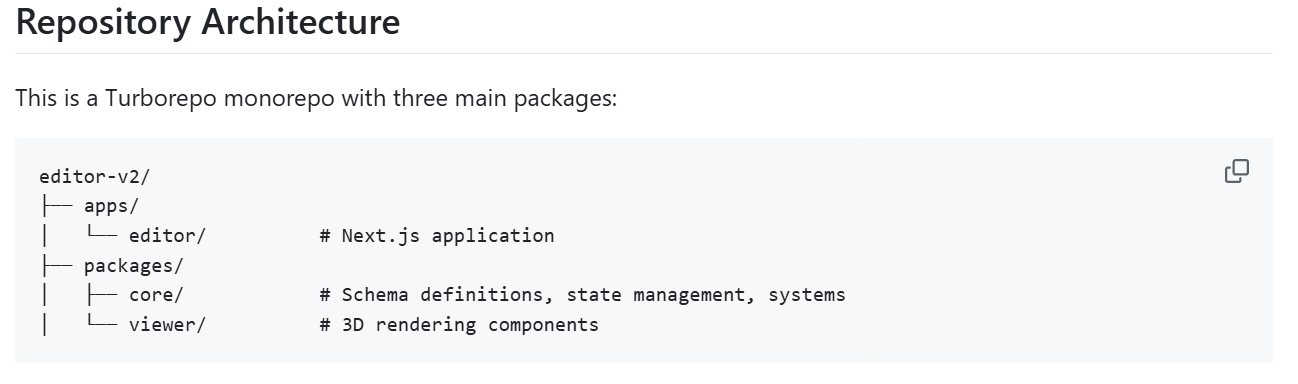

图：Pascal Editor的仓库架构

未来展望：Web 化重构设计入口

Pascal Editor 的最大价值不在于「取代」，而在于迁移。Pascal Editor的出现，标志着建筑设计领域应用进入新阶段。它证明了高性能专业工业软件的入口正在被浏览器改写。未来的工作流极可能是： 前期方案：设计师在 Pascal Editor 中用浏览器快速搭建空间模型，进行多轮迭代，AI 辅助布局推理。 后期深化：将成熟的空间方案导入 Revit 或其他专业 BIM 软件进行精细化设计和施工图出图。 一句话总结：Pascal Editor 用免费、开源、高性能的 Web 体验，把建筑建模门槛拉到了历史最低点。它不会立刻杀死 Revit，但它已经让传统桌面软件的护城河变得脆弱。我认为未来3-5年，这类工具结合 AI 技术趋势，Pascal Editor 未来将从「高效建模工具」进化为AI 驱动的建筑设计助手，彻底重构行业工作流：

1. 智能识图建模：上传手绘草图 / 扫描 CAD 图纸，AI 自动识别墙体、门窗、功能区，一键生成 3D 模型，无需手动拖拽。

2. 渲染实时化：基于云端GPU算力和神经渲染技术（如NeRF、Gaussian Splatting），实现毫秒级实时渲染，设计师无需等待出图，所见即所得。

3. 空间逻辑推理：AI不再只是理解图纸，而是成为方案共创者。输入户型和用户画像，可以自动生成多个设计方案，包括家具布置、灯光设计、材质搭配等。AI 分析户型结构，自动推荐合理动线（如卧室 – 卫生间联动）、优化采光与通风方案。

4. 多终端协同：手机、平板、AR眼镜等多设备无缝协作，客户可以戴着AR眼镜在虚拟空间中”走进”未建成的家，实时调整方案。

实测结论：值得入手，但需理性期待

经过全面测评，我对Pascal Editor的总体评价是：创新性强、定位精准、开源友好，但仍在快速迭代中。

适合人群：室内设计师、家装公司、房地产开发商、建筑学生、方案前期推敲的BIM初学者。

不适合人群：需要精细施工图深化的BIM工程师、有复杂参数化需求的参数化设计师、需要极致曲面建模的造型师。

我的建议：

• 先去在线体验站免费试用（editor.pascal.app），感受识别精度
• 如果是开源爱好者，可以直接在GitHub部署，享受定制化
• 如果是企业用户，可以关注其企业版即将推出的私有化部署方案
• 将Pascal Editor作为”前置工具”集成到现有workflow中，后续用Revit/SketchUp深化

设计生产力工具的革新，往往源于那些”不起眼”的痛点。Pascal Editor的团队抓住了”平面图到3D模型”这个看似简单却影响效率的环节，用浏览器重新定义了这个流程。

未来已来，只是分布不均。设计师们，你们准备好拥抱🚀 Pascal Editor + AI时代了吗？

文末互动：你用过哪些AI设计工具？欢迎评论区分享使用心得。本文实测数据基于目前版本，软件更新可能带来功能变化。
