绪论

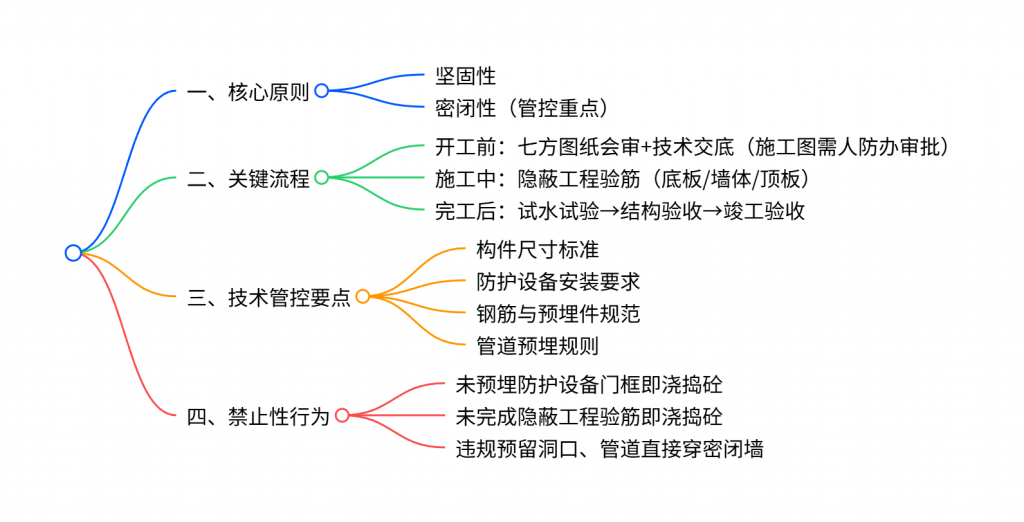

该文档围绕人防工程 “坚固” 与 “密闭” 核心要求，详细明确了施工全流程管控要点，包括开工前七方图纸会审与技术交底、施工中底板 / 墙体 / 顶板等隐蔽工程验筋、主体结构完工后的试水试验（外墙试水长度不小于总周长 1/10、口部试水数量不小于总数量 1/2，观察时间不少于 7 天）及结构验收、竣工验收等关键流程，明确了顶板、外墙、底板等核心构件的最小厚度标准，严禁未预埋防护设备门框、未验筋即浇捣砼等违法行为，同时强调了防护设备安装、管道预埋等技术细节，为人防工程施工质量管控提供全面指导。

一、核心管控原则

人防工程施工质量管控以坚固性和密闭性为核心，其中密闭性是质量问题高发点，需作为主线贯穿施工全过程，所有构造与技术措施均围绕这两大要求制定。

二、关键施工流程与验收规范

（一）开工前置流程

1. 施工前必须由建设单位组织，市人防办、区人防办、市质量监督站综合科、设计单位、施工单位、监理单位、建设单位七方共同参与图纸会审和技术交底。
2. 施工图纸需经市人防办审批，取得《防空地下室施工图审查表》后方可开工，此步骤直接影响后续验收。

（二）施工过程验收

1. 隐蔽工程验筋：底板、墙体、顶板的钢筋绑扎、防护设备锚固筋预埋、模板安装完成后，砼浇筑前必须进行七方联合验筋，合格后方可施工，不合格需整改复验。
2. 试水试验：主体结构完工、外墙及室内防水施工前、基坑回填土前开展，目的是检测结构自防水和气密性能。
3. 后续验收：试水合格后依次进行七方联合结构验收、竣工验收；验收前施工单位需出具对应竣工报告，监理单位出具监理评估报告，且人防门门扇需全部安装到位并开启灵活。

试水部位	要求标准	观察时间
外墙	试水长度不小于总周长 1/10，迎水面（外侧）存水，特殊情况可改内侧	不少于 7 天
口部	试水数量不小于总数量 1/2，优先选扩散室、密闭通道等	不少于 7 天

关键问题

问题 1：人防工程施工前必须完成的核心前置流程是什么？为何重要？

答案：核心前置流程是由建设单位组织市人防办、区人防办等七方共同参与的图纸会审和技术交底，且施工图纸需经市人防办审批取得《防空地下室施工图审查表》。该流程是后续施工和验收的基础，若未完成，将直接影响工程整体验收，导致施工成果无法通过审核，同时能提前解决图纸中的技术隐患，避免施工中出现重大变更。

问题 2：人防工程试水试验的关键要求有哪些？为何需严格执行？

答案：试水试验需在主体结构完工后、防水施工前开展，外墙试水长度不小于总周长 1/10，口部试水数量不小于总数量 1/2，观察时间不少于 7 天，需七方联合验收。执行原因是试水试验直接检测结构的自防水性能和气密性能，这两项是人防工程 “密闭性” 和 “坚固性” 的核心体现，若跳过或简化流程，将无法发现结构渗漏、气密性不足等隐患，影响战时防护功能发挥。

问题 3：防护设备安装和构件尺寸控制中，哪些关键数据和要求直接影响人防工程使用功能？

答案：关键数据包括：顶板、外墙、底板最小厚度分别不小于 250㎜、300㎜、300㎜；防护密闭门门框墙厚度不小于 300㎜，悬板活门门框墙厚度不小于 500㎜；防护门转轴一侧墙垛净宽不小于 400㎜，闭锁一侧不小于 200㎜。关键要求包括防护设备开启方向需面向冲击波来向、门框垂直度误差不超过 5㎜。这些数据和要求直接决定防护设备能否正常开启关闭，以及结构能否抵御冲击波，是人防工程战时防护功能的核心保障，一旦不达标，将导致防护设备失效、结构强度不足。

在线阅读

20260123121447852-人防工程施工质量管控要点（104页）

相关资料下载

金瓦刀资源仅供您学习交流，支持购买正版！利用本网络资源，在电商平台、网站、公众号等盈利活动，后果由您承担！如果金瓦刀对您有帮助，恳请您动手转发分享，给更多的朋友。土豪可以赞赏支持一下。

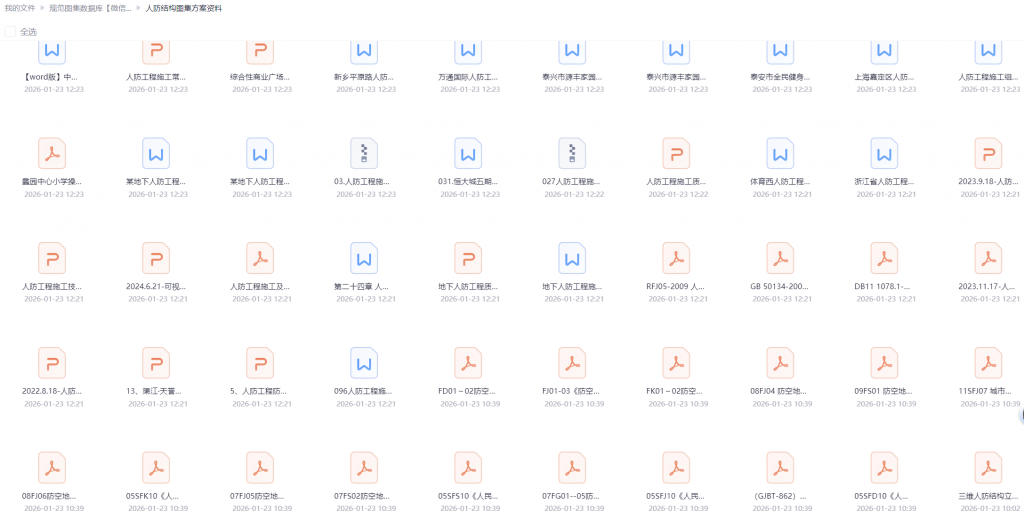

此内容包括15本人防相关图集、45本人防设计规范图集、人防100篇等各类资料共计2.28GB，200个各类文件、并且资料一直在持续不断的更新中，此为付费资源，请登录查看下载链接！如果遇到链接无法访问，可以把链接中的lanzous替换成lanzoux，给您造成的不便深感歉意。以上资料也可以通过加入知识星球【金瓦刀-规范图集经验交流】轻松获取！
