绪论

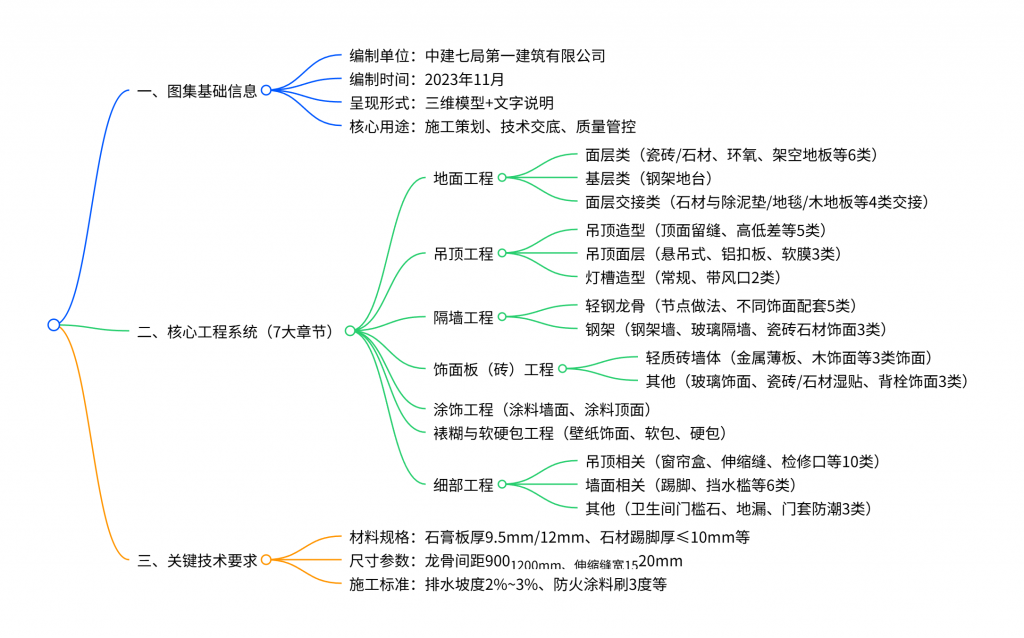

《2023 中建工艺标准化之精装修三维图集》是中建七局第一建筑有限公司编制的精装修工程实操手册，以三维可视化形式涵盖地面、吊顶、隔墙、饰面板（砖）、涂饰、裱糊与软硬包、细部七大核心工程，明确了各工序的施工流程、材料选用、关键尺寸参数（如龙骨间距 900~1000mm）及质量要求，适用于项目施工策划、技术交底与质量管控，助力精装修工程标准化落地。

核心工程系统及关键要求

（一）地面工程

1. 施工工序：基层处理→找标高弹线→界面剂→铺砂浆→涂背胶→铺贴→勾缝养护；石材留缝 1~2mm || 环氧地面 | 工序：基面处理→封闭底漆→细石混凝土找平→自流平→环氧色漆→罩光清漆；找平层需打磨平整 || 木地板地面 | 预留伸缩缝 10~20mm；木龙骨间距 300~400mm，需防火防腐处理；铺防潮膜 || 架空地板地面 | 基层清理后涂界面剂 + 防尘处理；多用于机房、抗静电或网络地板场景 |
2. 面层交接类

• 石材与除泥垫 / 地毯 / 木地板交接：采用金属收边条固定，确保平整严密，避免材质损坏
• 地毯与木地板交接：用带倒刺金属嵌条固定地毯，交接处自然过渡

（二）吊顶工程

1. 吊顶造型

• 顶面 / 墙角留缝：双层石膏板吊顶，留缝内装 U 型金属条，宽度 10~20mm
• 高低差吊顶：平整度偏差≤2mm，收口条顺直度≤2mm；预留 15mm 凹槽嵌入 U 形铝合金条
• 卡式承载龙骨吊顶：主龙骨间距 900~1000mm，起拱 3/1000；悬挑不大于 300mm，适用于小面积空间

2. 吊顶面层

• 悬吊式吊顶：主龙骨间距 900~1000mm，大面积采用双层石膏板防开裂
• 铝扣板吊顶：面板排布不小于 1/2 板块；优先选导边型面板，提升平整度
• 软膜吊顶：灯箱高度 250~350mm；基层刷防火涂料，选用 LED 灯具

3. 灯槽造型

• 常规灯槽：吊杆需做拉拔试验；主龙骨间距 1000~1200mm（上人型用 C60 龙骨）
• 灯槽带风口：风口开洞与空调设计匹配，过长需加固；边框与空调软连接隔离防结露

（三）隔墙工程

1. 轻钢龙骨隔墙

• 施工工序：墙位放线→管线纠正→墙垫施工→龙骨安装→石膏板铺贴→管线验收→接缝处理
• 石膏板安装：竖向排列，两侧错缝；自攻螺钉固定，从板中间向两边操作
• 不同饰面配套：壁纸、涂料、木饰板、硬包等饰面，基层需找平、阻燃处理

2. 钢架隔墙

• 钢架墙：竖向镀锌方钢管间距 400~600mm，与楼板用膨胀螺栓固定；挂镀锌钢丝网 + 抹灰
• 玻璃隔墙：基层龙骨单独固定（不依赖吊顶）；U 型金属槽内加橡胶垫块防玻璃自爆
• 瓷砖石材饰面：钢骨架外封 100mm 厚水泥板，内部填隔音棉；湿贴前拉毛处理

（四）饰面板（砖）工程

饰面类型	关键要求
金属薄板饰面	不锈钢板厚度匹配分格尺寸；基层与金属板用结构胶均匀粘贴
木饰面挂板	基层阻燃板刷 3 度防火涂料；木挂条中距 600mm，板块间预留伸缩余量
玻璃饰面墙	玻璃厚度 6/8/10mm；大板块禁用胶粘，采用机械固定
石材背栓饰面	背栓孔为燕尾孔，孔深超板材厚度 1/2；孔中心到板边距离为板长 1/5
瓷砖 / 石材湿贴	浅色石材用浅色胶泥；大板块需铜丝加固；涂刷专用背胶增强粘结力

（五）涂饰、裱糊与软硬包工程

1. 涂饰工程

• 涂料墙面：刮 2 遍腻子找平，底漆 1~2 遍（干透后打磨），面漆 2 遍（间隔 2~4 小时）
• 涂料顶面：双层石膏板吊顶；主龙骨间距 1000~1200mm（上人型 C60 龙骨）

2. 裱糊工程

• 壁纸饰面：基层刷界面胶增强牢固度；壁纸花纹对拼，接缝严密平整

3. 软硬包工程

• 软包：基层阻燃板刷 3 度防火涂料；软包模块通过挂件固定
• 硬包：按设计分格；优先选雪弗板做基层（密板变形大）

（六）细部工程

1. 吊顶相关

• 窗帘盒：暗装 / 明装均需加固基层；尺寸匹配导轨需求（1~3 层）；阴阳角加护角条
• 伸缩缝：基层龙骨全断开，宽度 15~20mm；可采用成品金属条
• 检修口：龙骨加固；空调整板开洞防开裂；位置兼顾美观与检修便利性
• 挡烟垂壁：单独受力（不依赖吊顶龙骨）；采用 12mm 钢化防火玻璃；金属条收边

2. 墙面相关

• 踢脚：金属 / 石材材质，阳角 45° 碰角；石材踢脚厚度≤10mm
• 淋浴房挡水槛：玻璃用 U 型金属条固定；上部钢架单独受力；做两道 JS 聚合物防水层

3. 卫生间相关

• 门槛石：下部设挡水坎；防水层超出门框 300mm；门框底部阻水处理
• 地漏：地面排水坡度 2%~3%；地漏安装低于地坪，利于排水
• 门套防潮：木质门套下部用石材隔断；门槛石做高低差防渗水

---

关键问题

问题 1：该图集规定的吊顶主龙骨间距及起拱要求是什么？适用于哪些吊顶类型？

答案：主龙骨间距标准为 900~1000mm，沿房间短向布置，起拱高度为房间跨度的 3/1000；适用于悬吊式吊顶、卡式承载龙骨吊顶、涂料顶面等多数吊顶类型。不上人型吊顶采用 C50 系列龙骨，上人型采用 C60 系列龙骨，主龙骨悬挑长度不得大于 300mm，核心目的是保证吊顶结构稳定性与平整度。

问题 2：木地板地面施工的核心控制要点有哪些？伸缩缝预留尺寸及作用是什么？

答案：核心控制要点包括：① 找平层需平整，基层清理干净后铺防潮膜；② 木龙骨双向间距 300~400mm，需做防火防腐处理；③ 木地板铺贴前需涂专用粘接剂。伸缩缝预留尺寸为 10~20mm，设置在木地板四周与墙面交接处，作用是应对温度、湿度变化导致的木地板热胀冷缩，避免板材变形、起拱或开裂。

问题 3：卫生间防水及排水的关键工艺要求有哪些？涉及哪些核心尺寸参数？

答案：防水要求：① 淋浴房挡水槛做两道 JS 聚合物防水层；② 门槛石下部设挡水坎，防水层超出门框 300mm；③ 木质门套下部用石材隔断防潮。排水要求：① 地面排水坡度控制在 2%~3%，坡向地漏；② 地漏安装低于地坪高度，确保排水通畅。核心尺寸参数：排水坡度 2%~3%、防水层外延 300mm、挡水槛石材厚度≤10mm。
