【重磅推荐】覆盖三大专业的机电工程技术质量标准化三维图集（中建五局 2025）

1. 一段话总结

《中建五局技术质量工艺标准化三维图集（机电）》是2025年10月发布的机电安装领域标准化文件，核心涵盖建筑给排水工程、通风与空调工程、建筑电气工程三大板块，通过三维模型直观呈现各分项工程的施工流程、关键参数、材料要求及质量控制要点，聚焦管道连接、设备安装、线管敷设等核心环节，突出标准化、可操作性和安全合规性，为机电工程施工策划、方案编制及技术交底提供精准指导。

---

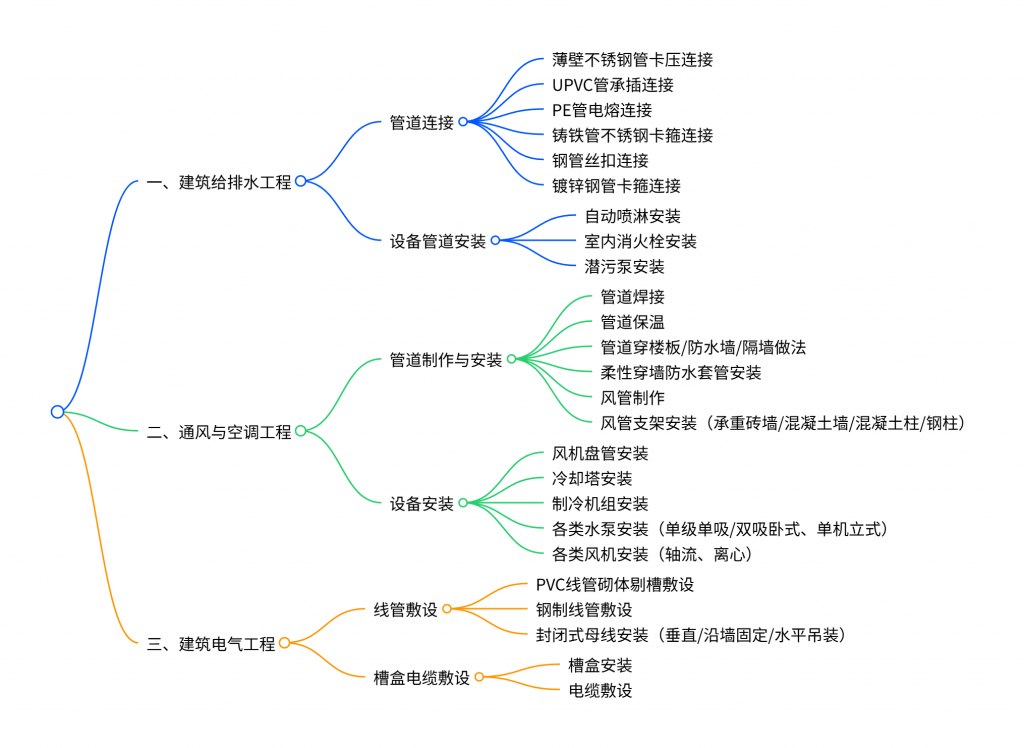

2. 思维导图（mindmap）

## 一、建筑给排水工程
- 管道连接
  - 薄壁不锈钢管卡压连接
  - UPVC管承插连接
  - PE管电熔连接
  - 铸铁管不锈钢卡箍连接
  - 钢管丝扣连接
  - 镀锌钢管卡箍连接
- 设备管道安装
  - 自动喷淋安装
  - 室内消火栓安装
  - 潜污泵安装
## 二、通风与空调工程
- 管道制作与安装
  - 管道焊接
  - 管道保温
  - 管道穿楼板/防水墙/隔墙做法
  - 柔性穿墙防水套管安装
  - 风管制作
  - 风管支架安装（承重砖墙/混凝土墙/混凝土柱/钢柱）
- 设备安装
  - 风机盘管安装
  - 冷却塔安装
  - 制冷机组安装
  - 各类水泵安装（单级单吸/双吸卧式、单机立式）
  - 各类风机安装（轴流、离心）
## 三、建筑电气工程
- 线管敷设
  - PVC线管砌体剔槽敷设
  - 钢制线管敷设
  - 封闭式母线安装（垂直/沿墙固定/水平吊装）
- 槽盒电缆敷设
  - 槽盒安装
  - 电缆敷设

---

3. 详细总结

一、建筑给排水工程

（一）管道连接

连接类型	关键流程	核心参数/要求
薄壁不锈钢管卡压连接	切管→去毛刺整圆→装橡胶圈→划插入标记→压接密封	插入标记距承口端面净距≤2mm；橡胶圈无润滑剂、无损伤
UPVC管承插连接	测承口深度→划标记→插口处理→打毛清洁→涂胶插入旋转	插入深度L1=3/4L；插口外棱角度10~30°，壁厚0.3~0.5en；操作时间20~30秒
PE管电熔连接	切割垂直→清理污物→刮除表皮→固定管段→通电熔接	焊圈高度1~4mm，宽度4~8mm；管段保持直线度及圆度
铸铁管不锈钢卡箍连接	清理切口→套卡箍→装橡胶圈→对接管道→锁紧螺栓	切口无飞刺，橡胶圈与管道口结合严密
钢管丝扣连接	加工螺纹→清理→缠填料→拧紧→清理外露螺纹→防腐	螺纹无毛刺、断丝（缺丝≤10%）；外露螺纹2~3圈；防腐油漆延伸至丝扣外1cm
镀锌钢管卡箍连接	切割→压槽→装橡胶圈→对齐管道→扣卡箍→拧紧螺栓	管道水平，胶圈位置居中；卡箍凸边全入沟槽

（二）设备管道安装

设备类型	安装要求	核心参数
自动喷淋安装	末端设梯形防晃支架；支管在主管上方并找坡	支架与喷头距离400mm；直立型喷头距楼板75~150mm
室内消火栓安装	立管支架标高1.6m；消火栓在门开启侧	消火栓口中心离地1.1m；箱内配件齐全、清洁
潜污泵安装	阀门部件从下至上：软接头→压力表→止回阀→闸阀	三通高度≥地坪上2m；闸阀高度1.5m；关键部位设支架

二、通风与空调工程

（一）管道制作与安装

分项做法	关键要求	核心参数
管道焊接	坡口机加工坡口；焊缝直线、无焊瘤等缺陷	管壁3~9mm：V型坡口，间隙0~2mm，钝边0~2mm，角度60~65°；管壁9~26mm：角度55~60°
管道保温	清理表面油污；管壳斜切；接缝胶粘+胶带密封	DN100以上可双层保温，纵环缝错开；横管外层纵向缝斜向上
管道穿楼板	套管居中固定；外部防火封堵	防水部位套管高出楼板50mm，无防水高出20mm；套管内两端各4个固定点
管道穿防水墙	翼环与套管满焊；内部沥青油麻+石棉水泥填充	套管与建筑完成面平齐；外露部分刷防锈漆
风管制作	法兰平整、焊缝饱满；垫料选用合规	法兰垫料：普通风管用8501，防排烟用9501；翻边量6~9mm
风管支架安装	机械钻孔切割；防腐处理；规格按图集选用	承重砖墙预留孔200×200mm，C20细石混凝土填实；膨胀螺栓锚固深度满足抗震要求

（二）设备安装

设备类型	安装要求	核心参数
风机盘管安装	支管上翻一次到位；设独立吊架；冷凝水托盘找坡	金属软管长度250mm；供回水管接口水平略向上（坡度＞1%）
冷却塔安装	基础强度、标高达标；水平度/垂直度偏差≤2/1000	多台冷却塔水面高差≤30mm；基础不破坏屋面防水
制冷机组安装	基础验收；弹簧减振器核算确认；管道单独设支吊架	纵向/横向水平偏差≤1/1000；排水管接至排水沟
单级单吸卧式离心泵安装	基础复核；减振平台设限位装置	基础每边超出基座100~150mm；限位间隙5~10mm
轴流风机安装	按安装位置选固定方式；室外侧防雨水	混凝土墙安装墙厚≥150mm；钢支座底部钢板200×200×8mm
离心风机安装	基础交接验收；进出口设难燃帆布软接	软接长度150~300mm；吊装吊杆设弹簧减振器

三、建筑电气工程

（一）线管敷设

敷设类型	关键要求	核心参数
PVC线管砌体剔槽敷设	绑扎固定；水泥砂浆抹面保护	保护层厚度≥15mm（消防暗配≥30mm）；3根以上配管补槽用细石混凝土+钢丝网
钢制线管敷设	固定牢固；紧定式连接涂导电膏	线管间隙15mm；紧定螺栓拧断螺丝为止
封闭式母线垂直安装	支架除锈防腐；穿楼板防火封堵	单排安装离墙≥100mm，左侧≥350mm；多排间距≥170mm；绝缘电阻≥20兆欧
封闭式母线水平吊装	支吊架高度一致；转弯处两侧设支架	支架间距≤2m；吊杆材料按母线电流选型（630A用Φ12丝杆，2500A用Φ14丝杆）

（二）槽盒电缆敷设

分项做法	关键要求	核心参数
槽盒安装	吊杆直径≥8mm；过梁设固定支架	顶层槽盒距楼板≥150mm；上下层间距≥150mm；直线段吊架间距1.5~2m
电缆敷设	敷设前绝缘遥测；单层排列整齐	绝缘电阻≥10MΩ；水平敷设固定点间距5~10m；电力电缆占槽盒面积≤40%，控制电缆≤50%

---

4. 关键问题

问题1：通风与空调工程中，管道穿楼板和穿防水墙的做法有何核心差异？对应的防水防火要求是什么？

答案：核心差异：① 套管高度：穿楼板防水部位套管高出楼板完成面50mm，无防水高出20mm；穿防水墙套管与建筑完成面平齐。② 填充材料：穿楼板套管内部用防火封堵材料，外部用防火泥或膨胀水泥抹面；穿防水墙套管内部用沥青油麻+石棉水泥填充，外部用防火泥或石棉水泥抹面。防水防火要求：① 穿楼板需用套管居中专利，两端各设4个固定点，防止管道移位导致渗漏；② 穿防水墙翼环与套管必须平滑严密满焊，无烧穿；③ 两者套管外露部分均需刷防锈漆，穿楼板母线槽处需用防火堵料、阻火包等做防火封堵。

问题2：建筑电气工程中，封闭式母线安装的关键质量控制要点有哪些？不同安装方式（垂直/水平吊装）的核心参数是什么？

答案：关键质量控制要点：① 安装前用1000V兆欧表测量绝缘电阻，单节阻值≥20兆欧；② 母线连接时需旋紧至上层螺栓头断开、红色标牌脱落，确保连接可靠；③ 支架需除锈、刷樟丹漆一道+灰漆一道，防腐达标；④ 穿楼板部位必须做防火封堵，防止火灾蔓延。核心参数：① 垂直安装：单排离墙≥100mm、左侧≥350mm，多排间距≥170mm，楼板孔洞比母线槽宽30mm；② 水平吊装：支架间距≤2m，转弯处两侧均设支架；吊杆材料按母线电流选型（如630A用Φ12丝杆，2500A用Φ14丝杆），横担材料对应选用5#~10#槽钢。

问题3：建筑给排水工程中，不同管道连接方式的密封核心及操作禁忌分别是什么？

答案：（1）密封核心：① 薄壁不锈钢管/镀锌钢管卡箍连接：依赖橡胶圈压缩形变密封；② UPVC管承插连接：依赖专用粘接剂的粘结力密封；③ PE管电熔连接：依赖管材与管件熔接后的焊圈密封；④ 钢管丝扣连接：依赖填料（四氟乙烯生料带等）填充螺纹间隙密封；⑤ 铸铁管卡箍连接：依赖橡胶圈与管道口紧密贴合密封。（2）操作禁忌：① 严禁给薄壁不锈钢管卡压连接的橡胶圈涂润滑剂；② UPVC管承插连接严禁插口未打毛、表面有油污时涂胶；③ PE管电熔连接严禁管道切口不垂直、表面有污物未清理；④ 钢管丝扣连接严禁螺纹有毛刺、断丝超标（＞10%），严禁填料挤入管腔；⑤ 铸铁管卡箍连接严禁橡胶圈破损、移位，严禁螺栓未交替锁紧。
