1. 一段话总结

该三维图集是中国建筑第五工程局2021年发布的房建领域技术质量工艺标准化文件，核心涵盖主体结构工程、装饰装修工程、防水工程三大核心板块，详细明确了各分项工程（模板、钢筋、混凝土、砌体、抹灰、面砖、门窗、涂料、保温等）的关键做法、尺寸参数、材料要求、施工流程及质量控制要点，突出标准化、定型化、可周转的施工原则，为房建工程各环节施工提供了规范且具体的技术指导。

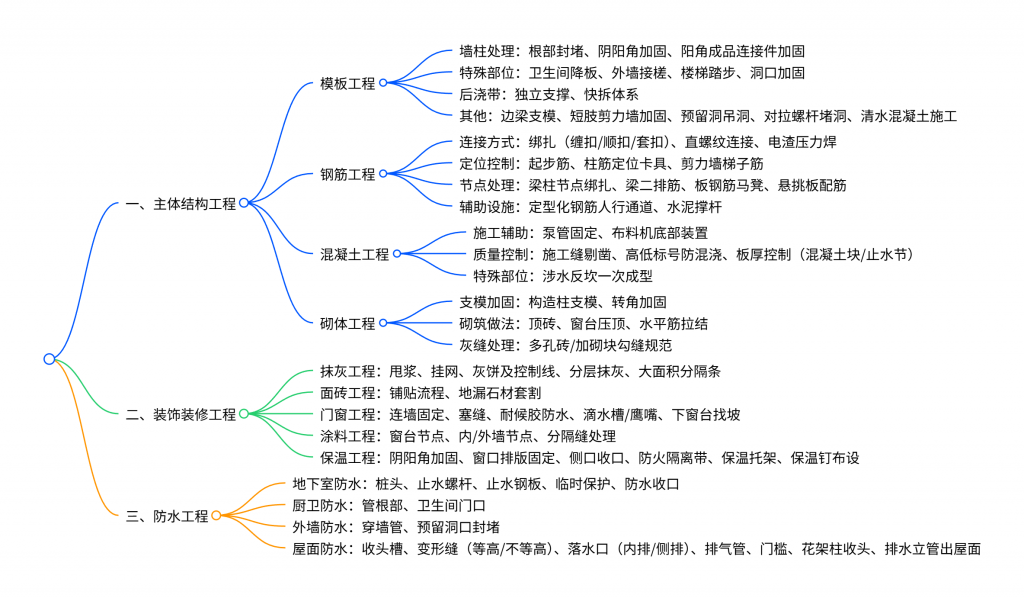

2. 思维导图（mindmap）

## 一、主体结构工程
- 模板工程
  - 墙柱处理：根部封堵、阴阳角加固、阳角成品连接件加固
  - 特殊部位：卫生间降板、外墙接槎、楼梯踏步、洞口加固
  - 后浇带：独立支撑、快拆体系
  - 其他：边梁支模、短肢剪力墙加固、预留洞吊洞、对拉螺杆堵洞、清水混凝土施工
- 钢筋工程
  - 连接方式：绑扎（缠扣/顺扣/套扣）、直螺纹连接、电渣压力焊
  - 定位控制：起步筋、柱筋定位卡具、剪力墙梯子筋
  - 节点处理：梁柱节点绑扎、梁二排筋、板钢筋马凳、悬挑板配筋
  - 辅助设施：定型化钢筋人行通道、水泥撑杆
- 混凝土工程
  - 施工辅助：泵管固定、布料机底部装置
  - 质量控制：施工缝剔凿、高低标号防混浇、板厚控制（混凝土块/止水节）
  - 特殊部位：涉水反坎一次成型
- 砌体工程
  - 支模加固：构造柱支模、转角加固
  - 砌筑做法：顶砖、窗台压顶、水平筋拉结
  - 灰缝处理：多孔砖/加砌块勾缝规范
## 二、装饰装修工程
- 抹灰工程：甩浆、挂网、灰饼及控制线、分层抹灰、大面积分隔条
- 面砖工程：铺贴流程、地漏石材套割
- 门窗工程：连墙固定、塞缝、耐候胶防水、滴水槽/鹰嘴、下窗台找坡
- 涂料工程：窗台节点、内/外墙节点、分隔缝处理
- 保温工程：阴阳角加固、窗口排版固定、侧口收口、防火隔离带、保温托架、保温钉布设
## 三、防水工程
- 地下室防水：桩头、止水螺杆、止水钢板、临时保护、防水收口
- 厨卫防水：管根部、卫生间门口
- 外墙防水：穿墙管、预留洞口封堵
- 屋面防水：收头槽、变形缝（等高/不等高）、落水口（内排/侧排）、排气管、门槛、花架柱收头、排水立管出屋面

3. 详细总结

一、主体结构工程

（一）模板工程

分项做法	关键要求	核心参数
墙柱根部封堵	缝隙＜10mm用节点（一），≥10mm用节点（二）；封堵砂浆终凝后浇筑混凝土	水泥钉间距@300mm
阴阳角加固	阴角/阳角及接缝用木枋加固，阴角架管交接处扣件锁死；方钢背楞时用阳角成品连接件	主龙骨间距≤500mm，次龙骨间距≤300mm
卫生间降板定型模板	方钢焊接成型，滑动式插销便于拆除；适用于≤5cm降板，超5cm加角撑	插销为Φ14钢筋焊接，20钢管配套
外墙模板接槎	防水要求用做法（一）（预埋螺杆），无防水用做法（二）；接缝贴海绵胶条防漏浆	预埋螺杆间距5500mm，接槎处预留450mm搭接
后浇带处理	独立支撑单独设置，涂刷红白油漆；快拆体系采用品字形钢立柱组	支撑立杆间距4050mm，钢垫板120×120×6mm
预留洞吊洞	分两次浇筑高一标号微膨胀混凝土，第一次浇筑后24小时蓄水试验	浇筑高度：第一次2/3板厚，第二次1/3板厚
清水混凝土施工	原材料统一厂家；施工缝用钢木混合体系，设止水螺杆和密目钢丝网	振捣时间、位置控制，连续浇筑无冷缝

（二）钢筋工程

分项做法	关键要求	核心参数
绑扎工艺	相邻扎丝呈“八”字扣，跳扎时梅花形分布；剪力墙拉结筋标注布置方式	扎丝间距按水平/竖向钢筋间距设置（图中a/b值）
直螺纹连接	钢筋端头切平打磨，外露丝口1~2P；丝头用保护帽防护，低温加亚硝酸钠	套筒长度L，丝头长度L/2≤s≤L/2+1~2P
电渣压力焊	上下钢筋同心，轴线偏差≤2mm；焊包外凸高度≥4mm，冷却2~3min拆夹具	焊接流程：闭合电路→引弧→电弧→电渣→挤压断电
定位控制	柱筋定位卡具距楼层标高300mm安装；剪力墙梯子筋比墙筋大一个规格	定位卡具主框Φ14钢筋，限位筋Φ6钢筋；梯子筋间距2m
梁二排筋分隔	用Φ25mm短钢筋头分隔，距柱边100mm开始布置	短钢筋间距1000mm，排距净距≥25mm
板钢筋马凳	低碳钢电焊制作，底部防锈处理；板厚≤150mm适用，悬挑板间距≤800mm	马凳直径：板厚≤140mm用Φ8，140~200mm用Φ10

（三）混凝土工程

分项做法	关键要求	核心参数
施工缝剔凿	弹线后切割深度5~10mm，人工凿毛深度1.0~1.5cm，终凝后施工	凿毛后露出石子，用水清洗干净
高低标号防混浇	梁柱接头设90°钢丝网，先浇高标号混凝土，初凝前浇低标号	钢丝网超出梁体两侧各2cm，与箍筋绑扎
板厚控制	非涉水房间用Φ50mm混凝土块（每板≥5个，间距≤1500mm）；厨卫用止水节	止水节间距1m×1m，长度=板厚+5mm
涉水反坎一次成型	反坎≤300mm用钢筋焊制定型夹具，＞300mm用木塑模板夹具	钢筋夹具间距≤600mm，反坎高度≥300mm（出屋面）

（四）砌体工程

分项做法	关键要求	核心参数
构造柱支模	两侧贴海绵条，底部砂浆座浆；对拉螺杆设在凹口内，背楞间距≤500mm	模板宽度超出凹口各100mm，高度高出梁底50~100mm
顶砖做法	墙体砌筑完14天后施工，用三角细石混凝土预制块；墙长＜1m可不设预制块	预制块利用废料制作
窗台压顶	严禁后凿，伸入墙体≥250mm；从室内向室外找坡≥5%	配筋Φ6@200，主筋Φ10
水平筋拉结	植筋深度15d，高精砌块与剪力墙连接处加1×10×10mm镀锌钢丝网	L型拉结片抗拔力≥8kN

二、装饰装修工程

（一）抹灰工程

甩浆：砼墙面用耐火碱清理，砖墙面填缝清洗；甩浆毛刺长度5~8mm，养护至手掰不断
挂网：热镀锌钢丝网（丝径≥0.9mm，网孔≤20×20mm），搭接宽度≥150mm；固定钉每平米≥8个，间距≤300mm
灰饼与分隔条：按地面50控制线制作灰饼；PVC分隔条（20mm宽、15mm深），水平间距≤5m，竖向间距≤3m

（二）面砖工程

铺贴流程：基层清理→基层刮槽→面砖背涂→地面铺浆→铺贴固定（用十字卡）
关键要求：吸水率＞5%的面砖提前2h浸泡；瓷砖胶专项选用，粘结材料涂抹均匀，四周抹斜边
地漏套割：与房间用材一致，适配排水要求

（三）门窗工程

分项做法	关键要求	核心参数
连墙固定	木楔临时固定，固定钉间距：距边角≤150mm，中间≤500mm	固定钉嵌入墙体≥50mm
塞缝	下口及侧下方300mm用1:2干硬性水泥砂浆（加5%防水剂）；其余用聚氨酯发泡胶	发泡胶连续饱满，砂浆压实无空鼓
防水防渗	外侧涂刷JS防水（厚度≥1.0mm），留6×6mm密封胶槽；用中性硅酮耐候密封胶	防水压门窗框≥5mm，过阳角50mm
滴水构造	无保温用成品滴水槽（坡度≥5%）；有保温用鹰嘴（坡度≥10%）	滴水槽宽20mm

（四）涂料工程

窗台节点：防水砂浆收口，阴角设200mm宽加强网，四角45°斜向加强（200×300mm）
内墙面：不同材料墙体交界处250mm范围内用柔性耐水腻子，基层干燥后施工
外墙节点：预留分隔缝，底部用保温板条封堵，涂防水胶，压入塑料分隔条

（五）保温工程

分项做法	关键要求	核心参数
阴阳角加固	阴阳角各设200mm宽抗裂网格布加强网	保温板材拼接严密
窗口处理	洞口保温板排版，保温钉加密；内侧/外侧收口设200mm宽玻纤网，四角45°斜向布置	保温钉间距按板材类型调整，20F以上增设
防火隔离带	采用匀质改性防火保温板等，每边设200mm宽加强网	与保温层同步施工
保温托架	基层以上150mm处安装Q235钢托架，用Φ8膨胀螺栓固定	螺栓间距≤500mm

三、防水工程

（一）地下室防水

桩头防水：素土夯实，阴角倒R=50mm圆角；桩头凿毛清理，依次做水泥基渗透结晶、卷材防水层、遇水膨胀止水条
止水螺杆：剔除垫块，割除多余螺杆；用防水砂浆封堵凹槽并压实抹平
止水钢板：异形件场外预制，双面满焊；L形、T形、十字形焊接饱满
防水收口：预留20×50mm凹槽或60×60mm檐口，80mm范围内卷材满粘，密封胶封口

（二）厨卫防水

管根部：转角倒半径≥10mm圆角；涂膜防水附加层上反300mm，地面防水上反墙面150mm
卫生间门口：地面向地漏找坡1%~3%，地漏口低于地面≥20mm；防水延伸出门口200mm，门槛用细石砼

（三）外墙防水

穿墙管：套管周圈满焊2mm厚、100mm长（宽）翼环；防水附加层外延250mm
预留洞口：高一标号微膨胀防水混凝土浇筑，外侧凿斜口；抹灰后涂刷至少两遍聚氨酯，外延50mm

（四）屋面防水

分项做法	关键要求	核心参数
变形缝	等高：预制混凝土盖板（2m一块），缝内塞聚乙烯泡沫塑料棒，油膏封严	找坡5%，鹰嘴构造，r=250mm
落水口	内排/侧排：直径500mm范围内找坡5%，防水卷入落水口50mm	密封材料封口，密封胶封堵缝隙
排气管	暗埋式引入排气风帽或女儿墙；不锈钢管两侧打孔，外侧包无纺布	设在分隔缝交叉处，坡度6%
收头构造	收头槽30×30mm（主体施工时留设），油膏嵌缝（缝宽3cm）；不锈钢压条射钉固定	射钉间距500mm，卷材卷进套管3cm

4. 关键问题

问题1：模板工程中，后浇带支撑体系的核心要求是什么？如何避免拆除风险？

答案：核心要求：① 支撑体系单独设置，全部涂刷红白相间醒目油漆；② 后浇带两侧梁板模板及架体至少留设两道，模板、主次龙骨及支模架在此断开；③ 快拆体系采用品字形钢立柱组（三根一组），与原支模独立，立柱选型需设计院审核。避免拆除风险的措施：① 涂刷醒目油漆提醒作业人员，严禁随意拆除或拆除后回顶；② 支模架设专门人行通道，防止横杆被拆；③ 先拆和后拆架体搭设时拉结至少四根立杆（或拉通）。

问题2：钢筋工程中，剪力墙梯子筋的作用及设置规范是什么？

答案：作用：① 竖向梯子筋：确定墙体水平钢筋上下尺寸、固定横向间距，顶住模板；② 水平梯子筋：保证墙体竖筋间距、排距及保护层厚度准确。设置规范：① 竖向梯子筋：采用比墙筋大一个规格的钢筋焊接，代替原墙筋，接头按要求错开；沿墙高设3~4道顶模支撑（长度=墙厚-2mm），两端涂防锈漆，间距2m，每两柱（暗柱）间不少于2个；② 水平梯子筋：设在每层墙体上口，用Φ14钢筋焊接，墙体混凝土有强度后可重复使用，按墙身宽度设置。

问题3：屋面防水工程中，落水口和变形缝的防水关键控制要点有哪些？

答案：（1）落水口控制要点：① 内排/侧排均需在直径500mm范围内找坡5%，确保排水顺畅；② 防水卷材需卷入落水口内部50mm，并用密封材料封口；③ 落水口周边缝隙用密封胶彻底封堵，避免渗水。（2）变形缝控制要点：① 等高变形缝：缝内填塞保温材料和聚乙烯泡沫塑料棒，顶部用预制混凝土盖板（2m一块），板间及缝口用油膏封严，设置鹰嘴构造；② 不等高变形缝：剪力墙植筋做悬挑板（砖墙做砼腰带），留2cm缝隙用密封胶封严，收头槽30×30mm，油膏嵌缝（缝宽3cm）；③ 两者均需保证防水层连续，收头牢固，找坡符合设计（≥5%）。
