超全干货！20S601机械搅拌澄清池设计图集拆解及配套结构图纸下载

来源：金瓦刀 原创 | 公众号：金瓦刀-锋言锋语

在市政给水工程设计中，机械搅拌澄清池是最常用的水处理构筑物之一。今天为大家深度拆解国家标准图集20S601，从结构原理到设计参数，从设备选型到施工要点，一文掌握澄清池设计的核心要领！

图1：澄清池”奶茶杯”造型剖面示意

🌈 四大功能区详解

机械搅拌澄清池采用钢筋混凝土结构（小池可用钢板），整体造型呈”上圆筒+下锥形”，酷似奶茶杯。池内分为四大功能区，各司其职，协同完成水的澄清处理。

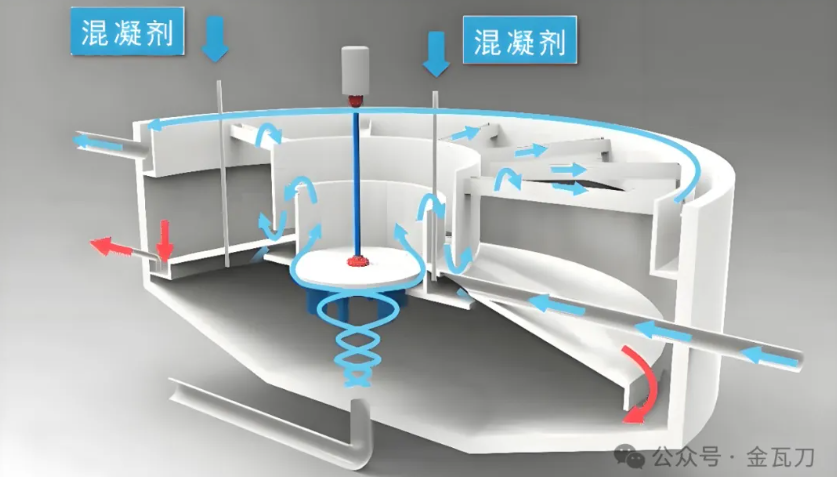

图2：澄清池四大功能区示意

📋 编制依据

20S601图集依据住建部《2017国家建筑标准设计计划》（建质函[2017]255号）编制，由中国建筑标准设计研究院联合北京市政工程设计研究总院共同完成。统一编号GJBT-1562，实行日期为2020年9月1日。

图3：图集20S601封面

⚙️ 核心设计标准

图集编制严格遵循现行国家标准，主要依据包括GB50013-2018《室外给水设计标准》、CJ/T81-2015《机械搅拌澄清池搅拌机》等规范。特别需要注意的是，GB/T17219-2025《生活饮用水输配水设备、防护材料及水处理材料卫生安全评价》2026年3月1日起实施，替代1998年旧版，被称为“最严材料安全标准”。

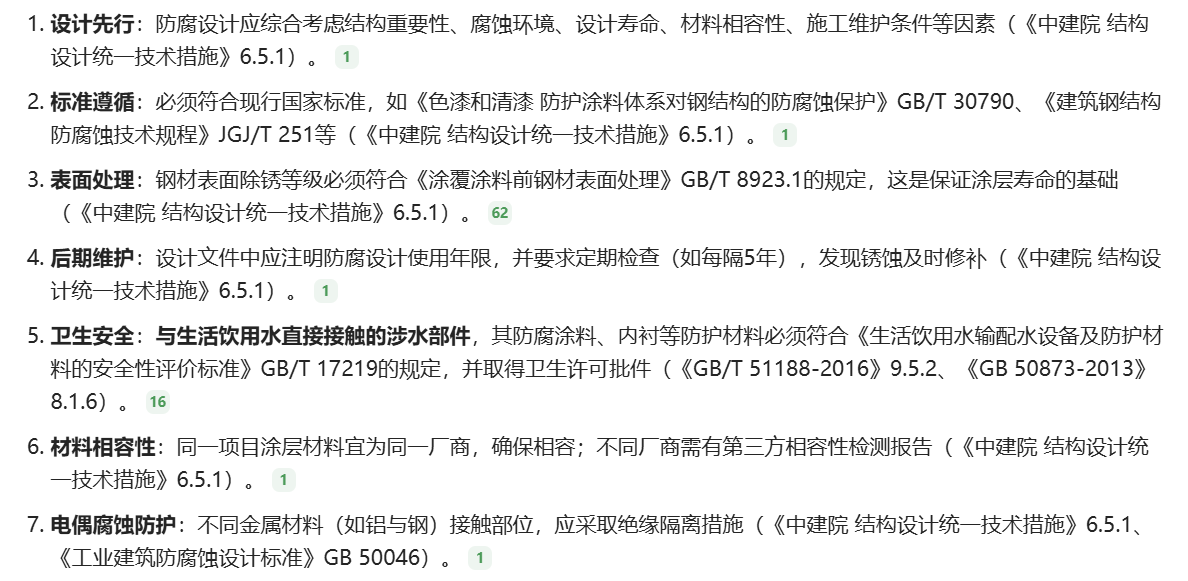

图4：涉水部件防腐处理要求

💦 工艺参数速查表

设计水量计算公式：设计水量 = 公称水量 × 1.15（含15%自用水量）。例如200m³/h的池子实际处理能力为230m³/h。总停留时间控制在1.5小时，其中第一反应室0.5小时，分离区1小时。

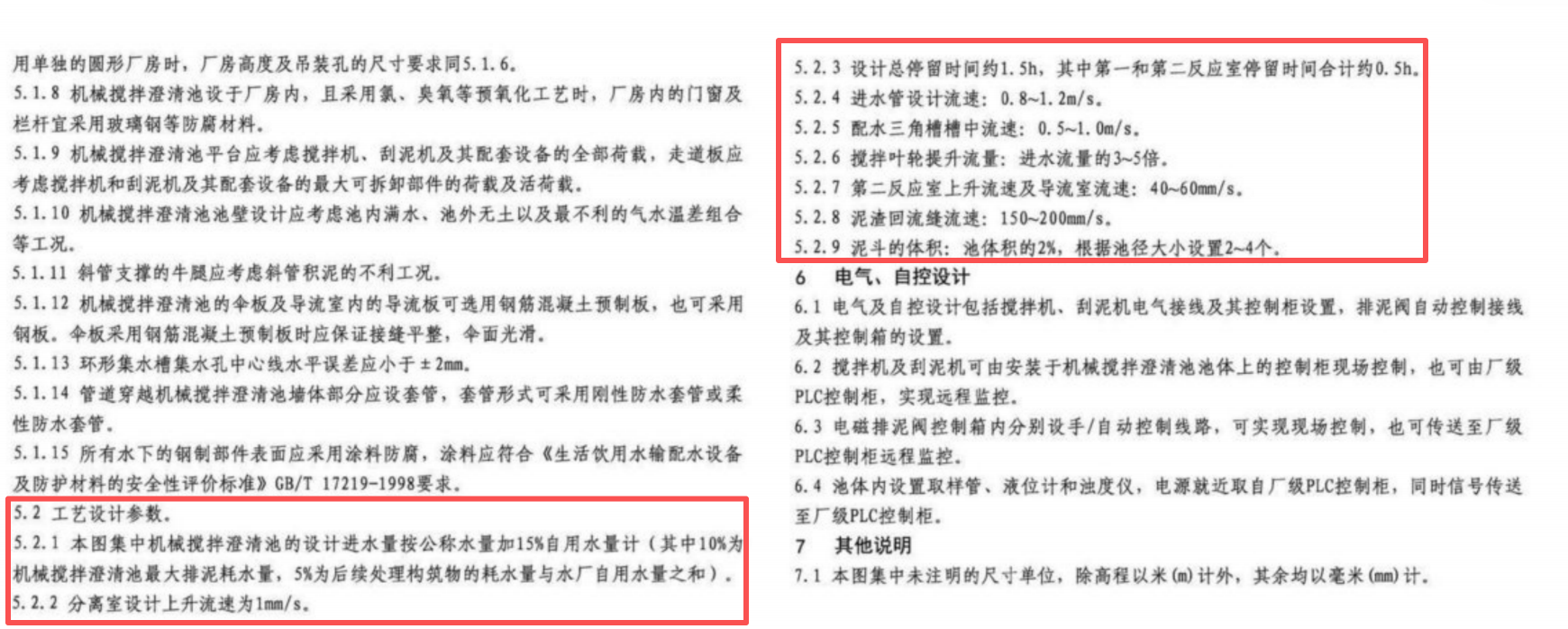

图5：澄清池各区域停留时间分配

🚦 关键流速参数

📊 技术数据一览表

20S601图集涵盖8种规格的澄清池设计，处理能力从200m³/h到1800m³/h，可满足不同规模给水工程的需求。选型时按1mm/s上升流速计算，实际运行可在0.8–2.0mm/s范围内调整。

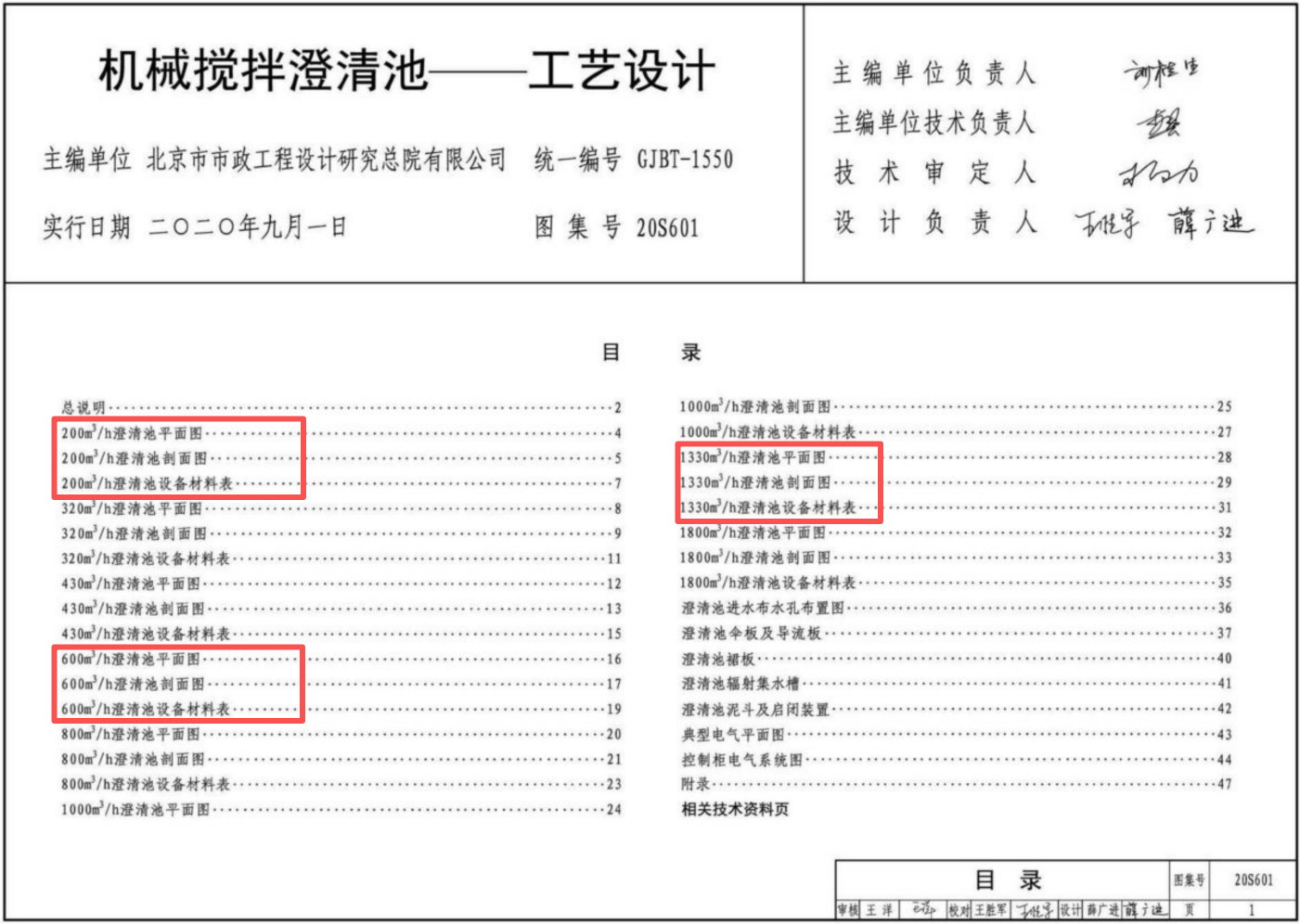

图6：8种规格澄清池参数对比表

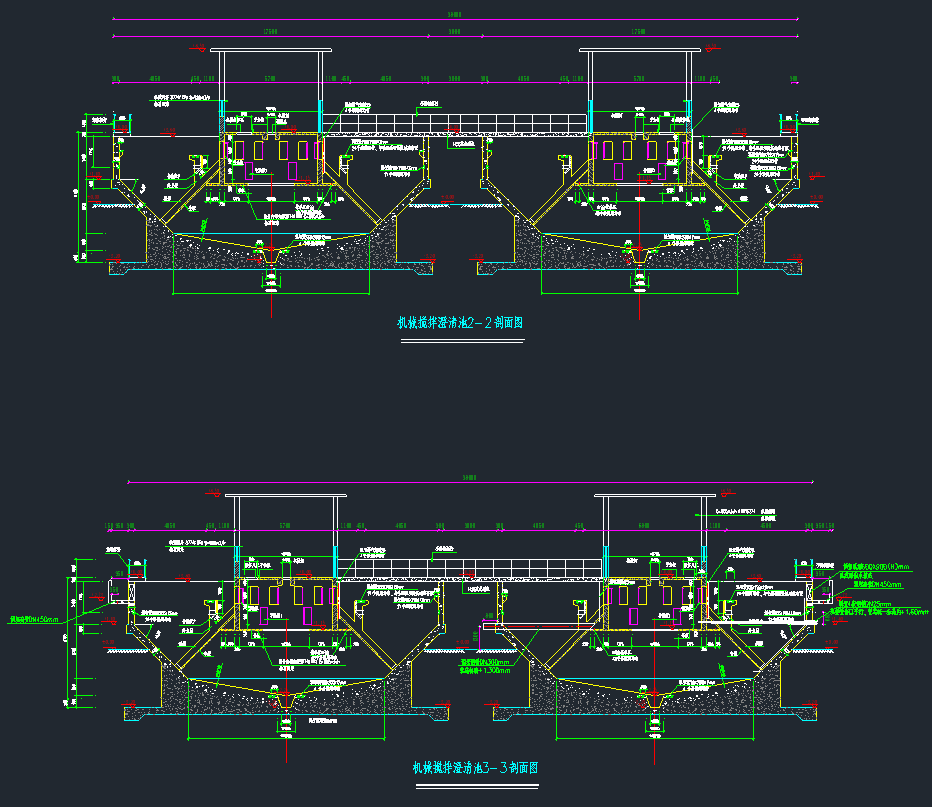

图7：澄清池工艺条件图

⚡ 电气自控设计要点

澄清池电气系统采用双控模式，既可现场控制柜操作（含JZT电磁调速电机），也支持远程PLC监控（MODBUS通讯协议）。监测系统配备浊度仪和液位计实时反馈，刮泥机设有过扭矩保护，润滑水系统压力不低于0.2MPa。

图9：双控模式系统示意

图10：浊度仪与液位计安装位置

🎯 适用范围

本图集适用于城镇及工业区永久性给水工程，处理能力要求：进水悬浮物含量不超过1000mg/L，进水温度变化每小时不大于2℃。对于原水浊度较高的工况，可适当缩短排泥周期（2–4小时/次）以保证出水水质。

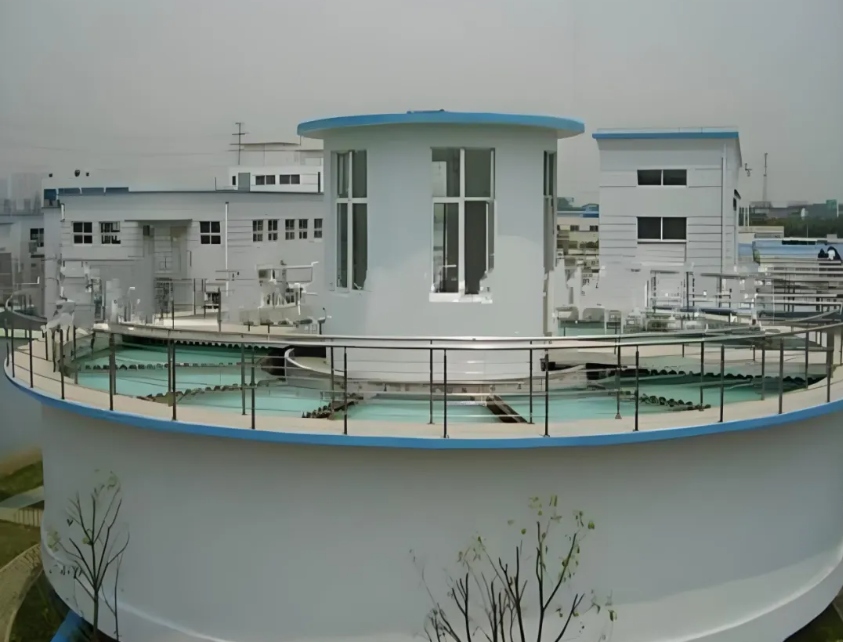

图11：城镇给水厂典型布置

✅ 总结

20S601机械搅拌澄清池图集是市政给水工程设计的权威参考资料，涵盖了从200m³/h到1800m³/h共8种规格的标准化设计。图集不仅提供了详细的结构设计图纸，还对工艺参数、设备选型、电气自控等方面做出了明确规定，是设计人员不可或缺的技术工具书。
