1. 一段话总结

《中建五局技术质量工艺标准化三维图集（幕墙）》幕墙工程标准化文件，核心涵盖埋件系统、龙骨系统、防火防雷、保温、各类幕墙面板安装及单元幕墙等九大板块，通过三维模型直观呈现各分项工程的施工流程、关键参数、材料要求及质量控制要点，聚焦预埋件安装、龙骨连接、密封注胶等核心环节，突出标准化、安全合规性和可操作性，为幕墙工程施工策划、方案编制及技术交底提供精准指导。

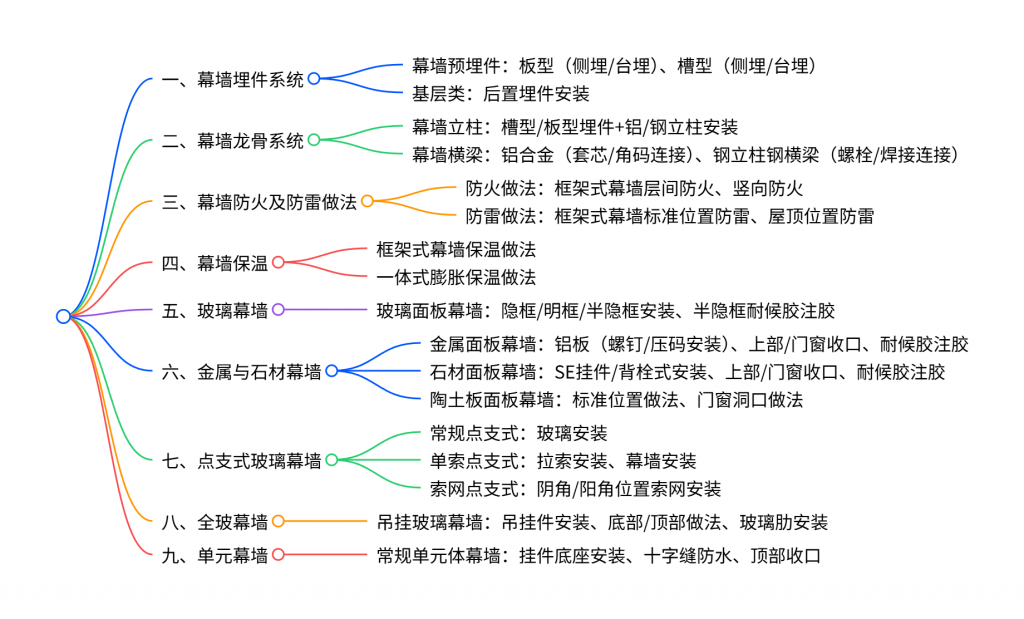

2. 思维导图（mindmap）

## 一、幕墙埋件系统
- 幕墙预埋件：板型（侧埋/台埋）、槽型（侧埋/台埋）
- 基层类：后置埋件安装
## 二、幕墙龙骨系统
- 幕墙立柱：槽型/板型埋件+铝/钢立柱安装
- 幕墙横梁：铝合金（套芯/角码连接）、钢立柱钢横梁（螺栓/焊接连接）
## 三、幕墙防火及防雷做法
- 防火做法：框架式幕墙层间防火、竖向防火
- 防雷做法：框架式幕墙标准位置防雷、屋顶位置防雷
## 四、幕墙保温
- 框架式幕墙保温做法
- 一体式膨胀保温做法
## 五、玻璃幕墙
- 玻璃面板幕墙：隐框/明框/半隐框安装、半隐框耐候胶注胶
## 六、金属与石材幕墙
- 金属面板幕墙：铝板（螺钉/压码安装）、上部/门窗收口、耐候胶注胶
- 石材面板幕墙：SE挂件/背栓式安装、上部/门窗收口、耐候胶注胶
- 陶土板面板幕墙：标准位置做法、门窗洞口做法
## 七、点支式玻璃幕墙
- 常规点支式：玻璃安装
- 单索点支式：拉索安装、幕墙安装
- 索网点支式：阴角/阳角位置索网安装
## 八、全玻幕墙
- 吊挂玻璃幕墙：吊挂件安装、底部/顶部做法、玻璃肋安装
## 九、单元幕墙
- 常规单元体幕墙：挂件底座安装、十字缝防水、顶部收口

3. 详细总结

一、幕墙埋件系统

（一）幕墙预埋件

类型	安装方式	核心参数/要求
板型预埋件	侧埋/台埋	锚筋采用HPB300/HRB335/HRB400级热轧钢筋，严禁冷加工；钢板用Q235B级钢
板型预埋件	侧埋/台埋	锚筋至构件边缘距离：平行剪力方向≥6d且≥70mm，垂直剪力方向≥3d且≥45mm
槽型预埋件	侧埋/台埋	锚筋至构件边缘距离：平行/垂直剪力方向、受拉受弯状态均≥100mm
槽型预埋件	侧埋/台埋	安置前滑槽内填聚苯乙烯泡沫/聚乙烯填充条，混凝土凝固后清除；临时固定于主受力钢筋

（二）后置埋件

核心要求：采用机械/化学锚栓固定，混凝土强度等级≥C20且≤C60，安全等级一级时≥C30
质量控制：现场需按规范做拉拔实验，验证使用要求；外露表面按设计防腐处理，与砼接触面无油漆/油污

二、幕墙龙骨系统

（一）幕墙立柱

埋件类型	立柱材质	核心要求
槽型埋件	铝立柱	钢件与铝件接触加防腐隔离柔性垫片；上下立柱留15~20mm胶缝，调整后打胶密封
槽型埋件	钢立柱	埋件平整度偏差用钢片垫平转接件；立柱插芯≥250mm
板型埋件	铝立柱	铝闭口型材套芯长度≥250mm；转接件与平板埋件三面围焊
板型埋件	钢立柱	钢套芯长度≥400mm；转接件与平板埋件三面围焊

（二）幕墙横梁

连接类型	适用场景	核心要求
铝合金套芯连接	铝合金立柱+横梁	工厂完成加工；接触处设柔性垫片或留2mm间隙填胶；玻璃重＞50Kg时防横梁栽头
铝合金角码连接	铝合金立柱+横梁	用不锈钢螺栓组固定；工厂加工打孔/铣孔；玻璃重＞50Kg时加强连接
两端螺栓连接	钢立柱+钢横梁（横梁在外侧）	同一根横梁两端或相邻横梁水平标高偏差≤1mm
一端螺栓一端焊接	钢立柱+钢横梁（齐平）	焊接处清理焊渣，刷两遍防锈漆+一遍银粉漆；标高偏差≤1mm

三、幕墙防火及防雷做法

（一）幕墙防火做法

类型	做法	核心参数/要求
框架式幕墙	层间防火	防火钢板厚度≥1.5mm，禁用铝板；镀锌钢板搭接长度≥20mm，施涂防火胶
框架式幕墙	层间/竖向防火	防火封修岩棉厚度≥100mm；所有间隙注满防火密封胶
框架式幕墙	竖向防火	1.5mm镀锌钢板固定，射钉固定；防火棉厚度≥100mm

（二）幕墙防雷做法

位置	做法	核心参数/要求
标准位置	框架式幕墙	形成自身防雷网，与主体防雷体系可靠连接；每2~3层（＜10m）设均压环
标准位置	框架式幕墙	均压环用Φ12mm镀锌圆钢，搭接焊长度≥100mm；连接前清除接触面油漆/氧化膜/锈蚀
屋顶位置	框架式幕墙	压顶板用厚度≥3mm铝合金板，截面≥70mm²
屋顶位置	框架式幕墙	与主体屋顶防雷系统联通，连接间距≤18m（一类防雷建筑≤12m）

四、幕墙保温

做法类型	核心要求	关键参数
框架式幕墙保温	岩棉板与基层墙体粘钉结合	锚栓件≥7个/㎡，分两次安装（预固定后30%，铺玻纤网后70%）
一体式膨胀保温	粘钉结合工艺，高度≤60m时有效粘贴面积≥60%，超60m满粘	增强玻纤网布搭接宽度≥100mm；分缝锡箔胶带接头搭接量＞50mm

五、玻璃幕墙

（一）玻璃面板幕墙

类型	安装要求	核心参数
隐框玻璃幕墙	每块玻璃下端设2个铝合金/不锈钢托条	托条长度≥100mm，厚度≥2mm；压块安装间距≤300mm均布
明框玻璃幕墙	先装横框压板再装竖框压板，横框压板居分格中间	压板连接螺栓间距按计算确定，不宜＞350mm
半隐框玻璃幕墙	耐候密封胶缝形成相对两面粘结，不三面粘结	压板边部、端面注胶，与隐框胶缝相交；注胶厚度＞3.5mm，宽度≥厚度2倍

六、金属与石材幕墙

（一）金属面板幕墙（铝板幕墙）

安装方式	核心要求	关键参数
螺钉安装	室外单层铝板厚度≥2.5mm，外视面氟碳喷涂	铝角码距边150mm开始布置，间距350mm，上下左右角码错开75mm
压码安装	铝板短边＞600mm时设加强筋	加强筋平行短边，间距＜500mm，端部与铝板侧边固定；压板长度≥50mm，距板端＜150mm
上部收口	女儿墙压顶板向内排水	排水坡度≥3%；兼防雷时铝单板厚度≥3mm
门窗收口	窗台板排水坡度≥3%，上口设滴水处理	外开启窗与收口板块空隙宽度≥10mm
耐候胶注胶	泡沫棒直径大于胶缝2mm，深度4mm左右	密封胶厚度≥5mm；注胶后用弧形刮刀一次性刮成弧形

（二）石材面板幕墙

安装方式	核心要求	关键参数
SE挂件安装	铝挂码与垫片设齿纹防滑移，挂码与钢龙骨间加绝缘柔性胶垫	石材板块面积≤1.5m²；光面石材厚度≥25mm，火烧面≥28mm
背栓式安装	铝合金专用连接件壁厚≥4.5mm	石材弯曲强度≥8Mpa；表面宜做防护处理
上部收口	女儿墙压顶板向内排水	排水坡度≥3%；收口石材做滴水处理
门窗收口	窗台板排水坡度≥3%，上口设滴水处理	外开启窗与收口板块空隙≥10mm
耐候胶注胶	注胶前做相容性和耐污染试验	密封胶厚度＞3.5mm，宽度≥厚度2倍；形成两面粘结，不三面粘结

（三）陶土板幕墙

安装位置	核心要求	关键参数
标准位置	面板挂件与安装槽口间隙填聚氨酯密封胶或设1.0mm弹性垫片	采用21mm厚陶土板；100mmA级保温棉；1.5mm镀锌钢板
门窗洞口	门窗收口处采用双层防水构造	铝角码50×50×4mm；每块板开2个5×30mm长条孔

七、点支式玻璃幕墙

（一）常规点支式

核心要求：玻璃必须钢化处理；夹具与玻璃孔之间填塞密封胶，带胶作业
安装细节：玻璃端部胶片外露与密封胶接触处贴透明胶带隔离，避免直接接触

（二）单索点支式

拉索安装：用专用设备预紧拉索，达到设计预紧要求；玻璃转接件周边打硅酮耐候密封胶
幕墙安装：驳接玻璃底部U型钢槽加氯丁橡胶垫块，布置于距玻璃边缘1/4宽度处

（三）索网点支式

阴角位置：拉索张拉分级对称，先横索后竖索；双控（拉力为主，结构变形为辅）
阳角位置：分为两面平直索网幕墙，分别按平直索网施工流程安装

八、全玻幕墙（吊挂玻璃幕墙）

安装部位	核心要求	关键参数
吊挂件安装	吊夹螺栓为高强螺栓	内外金属扣夹间距均匀、通顺平直
底部做法	玻璃下部槽口清理干净	每块玻璃下部放≥2块氯丁橡胶垫块，垫块与槽口同宽，长度≥100mm
顶部做法	吊夹螺栓为高强螺栓	钢转接件与玻璃间打硅酮密封胶（内填泡沫棒）
玻璃肋安装	上下玻璃肋连接处填充环氧树脂胶，固化后吊装	均应力夹肋板螺栓与玻璃肋孔之间注入专用胶

九、单元幕墙（常规单元体幕墙）

安装环节	核心要求	关键参数
挂件底座安装	临边作业在楼层内连接底座与埋件	底座标高精度控制在±1mm；负偏差用灌浆料+同材质钢板调节
十字缝防水	水平缝注胶深度15~20mm，从前腔通注到后腔壁	水槽底部和两侧壁打2~3mm厚密封胶；水槽料凸筋粘240mm左右橡塑海绵
顶部收口	铝板女儿墙压顶板向内排水	排水坡度≥3%；兼防雷时铝单板厚度≥3mm，与主体屋顶防雷系统联通

4. 关键问题

问题1：幕墙防火做法的核心控制要点有哪些？防火钢板和防火棉的选型及安装要求是什么？

答案：核心控制要点：① 防火构造需形成完整封闭，无贯通缝隙；② 严格按规范选用防火材料，禁用不符合要求的替代材料；③ 所有间隙必须注满防火密封胶，确保密封效果。选型及安装要求：① 防火钢板：厚度≥1.5mm，禁用铝板；镀锌钢板间搭接长度≥20mm，搭接部位施涂防火胶；② 防火棉：采用厚度≥100mm的防火岩棉，填充密实，无空隙；③ 安装固定：防火钢板用射钉固定（间距@350），与龙骨、墙体贴合紧密，无松动。

问题2：铝板幕墙和石材幕墙在安装、收口及注胶环节的核心差异是什么？

答案：（1）安装差异：① 铝板幕墙：采用螺钉或压码固定，短边＞600mm需设加强筋（间距＜500mm）；② 石材幕墙：采用SE挂件或背栓式安装，板块面积≤1.5m²，光面厚度≥25mm、火烧面≥28mm，需做防护处理。（2）收口差异：① 铝板幕墙：上部收口女儿墙压顶板氟碳喷涂，排水坡度≥3%；② 石材幕墙：上部收口石材需做滴水处理，门窗收口窗台板坡度≥3%，外开启窗空隙≥10mm。（3）注胶差异：① 铝板幕墙：泡沫棒直径大于胶缝2mm，注胶厚度≥5mm；② 石材幕墙：注胶前需做相容性和耐污染试验，避免石材污染。

问题3：幕墙防雷系统的设计与安装关键要求是什么？不同位置（标准位置、屋顶）的防雷做法有何区别？

答案：设计与安装关键要求：① 幕墙需形成独立防雷网，并与主体结构防雷体系可靠连接；② 防雷连接接触面需清除油漆、钝化氧化膜或锈蚀，确保导电良好；③ 均压环、防雷导线等材料规格需符合规范，焊接质量达标。不同位置做法区别：① 标准位置：每2~3层（＜10m）设均压环，用Φ12mm镀锌圆钢搭接焊（长度≥100mm），通过柔性导电铜索连接立柱与均压环；② 屋顶位置：压顶板用厚度≥3mm铝合金板（截面≥70mm²），与主体屋顶防雷系统联通，连接间距≤18m（一类防雷建筑≤12m），兼做防雷载体。
