前言

这套图集的全称叫《四川省农村居住建筑维修加固图集》，编号川16G122-TY，是四川省住建厅2016年12月批准、2017年2月1日起施行的省标通用图集。主编单位是我们四川省建筑科学研究院，参编的有省建筑工程质量检测中心、省建筑新技术工程公司和西南交大校园规划与建设处。

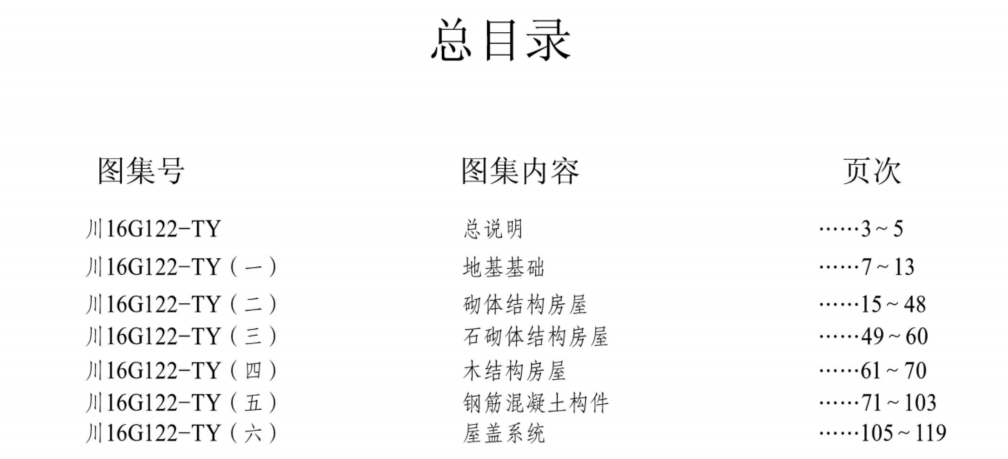

图集一共分了六个分册：地基基础、砌体结构房屋、石砌体结构房屋、木结构房屋、钢筋混凝土构件、屋盖系统。适用范围很明确——四川行政区域内农村居民自建的两层及以下、跨度不超过6米、单体建筑面积不超过300平方米的居住建筑。

我在这篇文章里，用第一人称的方式，把整本图集的核心技术要点串讲一遍。不讲虚的，只说干货。

—

在线阅读

20260529090730493-（已压缩）四川省农村居住建筑维修加固图集-川16G122-TY

## 一、地基基础

### 1. 什么时候需要动基础

地基基础出问题，表现形式其实很直观：墙体出现裂缝、房屋轻微倾斜变形，多半是地基不均匀沉降在作祟。我在做加固方案时，首先要判断是改地基、改基础，还是加强上部结构刚度，或者几样一起上。选方案的时候，我会从预期效果、施工难度、材料来源、安全性、工期和造价几个方面做技术经济比较。

一个重要原则是：如果上部结构损坏是地基基础原因造成的，必须先等地基沉降基本稳定或处理好地基基础之后，再去加固上部结构。顺序搞反了，白干。

另外，对湿陷性较强或具膨胀性的地基，防水、散水、排水措施一定要做好，这是农村自建房最容易忽略的地方。

### 2. 地基加固

地基加固我常用两种方法。第一种是局部加深或打桩——当基础边缘下方45度扩散压力线范围内有松散的杂填土、旧水沟等局部软弱层时，直接加深或打桩穿透软弱层。第二种是地基注浆——当地基出现局部不均匀沉降时，用水泥浆通过压力注浆方式对地基进行加固。

### 3. 基础裂缝修补

基础因为地震、冻胀等原因出现局部裂损时，我有两个办法。

**局部置换法**：基础局部破损严重时，凿除破损区域，清理干净后用强度等级不低于原砌体的材料或C20以上的无收缩细石混凝土置换。砌体基础换砌体，混凝土基础用比原混凝土高一等级的无收缩细石混凝土。置换前必须做好可靠支撑。

**基础注浆法**：主要用于基础裂缝修复。注浆管直径25mm，钻孔和水平面夹角不小于30度，孔距0.5到1.0米。浆料用水泥浆，注浆压力0.2到0.3MPa，如果浆液不下沉可逐渐加压到0.6MPa，浆液在10到15分钟内不再下沉就停止。注浆有效直径0.6到1.2米。单独基础每边钻孔不少于2个，条形基础沿纵向分段施工，每段1.5到2.0米。

### 4. 加大基础底面积

当房屋出现不均匀沉降引起的墙体裂缝，或基础承载力不够时，我对条形基础或柱下独立基础采用混凝土套或钢筋混凝土套来扩大底面积。

具体做法上，原基础是配筋基础（混凝土条形基础、柱下独立基础）时，新增混凝土套要配受力钢筋，可以和原基础受力钢筋焊接。原基础是砖基础或条石基础时，新增混凝土套要控制刚性角。

几个关键数据：新增部分埋深及持力层必须和原基础相同，开挖深度不能超过原基础埋深。新加混凝土强度比原混凝土提高一级，素混凝土不低于C15，钢筋混凝土不低于C20。新旧混凝土结合面必须凿毛处理，还要间隔设置连接短筋，短筋在原基础中钻孔植筋锚固。植筋的构造要求参照第五分册”钢筋混凝土构件”的规定。

结合面处理的具体参数：用花锤在粘合面上打出麻点，点深约3mm，点数600到800点每平方米；或者凿成深4到5mm、间距约50mm的梅花形分布。然后用钢丝刷清除松动的骨料、砂砾、浮渣和粉尘，钻孔植筋，提前浇水湿润，关模板，涂刷一层1:1水泥净浆，初凝前浇筑混凝土。

### 5. 增设地圈梁

对液化地基、软土地基或明显不均匀地基上的建筑，我通过提高房屋整体性的方式来抵抗不均匀沉降。方法有两个：增设地圈梁，或者加大原有地圈梁截面。新增地圈梁的混凝土强度等级不低于C20，顶面位于地坪以下60mm处。加大截面时，新旧部分必须连接可靠，确保整体受力。

—

## 二、砌体结构房屋

### 1. 适用范围和加固思路

这个分册适用于烧结普通砖、蒸压灰砂砖、蒸压粉煤灰砖和普通小砌块砌筑的实心墙和柱的维修加固。新增墙体在平面布置上要对称或均匀、上下连续，避免结构侧移刚度突变。屋檐外挑梁上的砌体必须拆除，这点经常被忽视。

砌体结构的加固要从三个维度考虑：承载力够不够、整体性好不好、有没有易倒塌的部位。

承载力不够时，我用外加面层加固法（砂浆面层或钢筋网水泥砂浆面层）或外加扶壁柱加固法。

整体性不够时：墙体平面内不闭合就增设墙段或设钢筋混凝土框形成闭合；构造柱设置不够就新增构造柱；圈梁设置不够就增设圈梁（优先用现浇钢筋混凝土或钢筋网水泥复合砂浆砌体组合圈梁）；楼屋盖构件支承长度不够就增设托梁；墙体稳定性差就增设壁柱或钢筋网水泥砂浆面层加固。

易倒塌部位的加固：窗间墙宽度过小或抗震能力不够时，增设钢筋混凝土窗框或钢筋网砂浆面层；支承大梁的墙段抗震能力不够时，增设砌体柱、组合柱、钢筋混凝土柱或钢筋网砂浆面层；隔墙无拉结或拉结不牢，用钢夹套加固；隔墙过长过高，用钢筋网水泥砂浆面层加固。

### 2. 砂浆面层加固墙体

这是一种简单的加固方法——用M15强度等级的水泥砂浆抹在墙体表面，厚度15到25mm。优点是施工简便，适用于承载力差得不多的情况。

施工顺序：铲除原墙面抹灰层→把灰缝剔凿到深5到10mm→钢丝刷刷净残渣→吹净表面灰粉→钻孔并用水冲刷→铺设钢筋网并安设拉结筋→浇水湿润墙面→刷水泥净浆一道→抹水泥砂浆→养护。

对于烧结砖砌体基层，抹灰前一天浇水湿润，水要渗入墙面内10到20mm。抹灰时墙面不能有明水。水泥砂浆分遍抹压，每遍不超过15mm，第一遍揉匀刮糙，第二到三遍再压实抹平。最后形成的砂浆不能分层。养护期不少于14天。面层表面直接做装饰层，不再另做抹灰层。

### 3. 墙体裂缝修补

裂缝宽度不大于0.5mm时，直接采用局部双面钢板网砂浆面层修复。裂缝宽度大于0.5mm时，先用压力灌浆处理裂缝，再用局部双面钢板网砂浆面层修复。修复抹灰层砂浆强度M10以上，厚度15到25mm。

压力灌浆的具体操作：裂缝上、下两端都埋设注浆嘴，从下部注浆嘴注浆。当上部注浆嘴或排气嘴有浆液流出时，立刻关闭上部注浆嘴，维持压力1到2分钟。浆液初凝时拆除注浆嘴和排气嘴，用浆液把嘴口部位抹平封闭。

钢板网用水泥钉固定，水泥钉间距不大于200mm，直径不小于2mm，在墙上的锚固深度不小于50mm，水泥钉宜布置在水平灰缝中。

### 4. 钢筋网片水泥砂浆面层加固（核心方法）

这是砌体加固的重头戏。在墙体表面增设一定厚度的有钢筋网的水泥砂浆，形成组合墙体。水泥砂浆强度等级M15。面层厚度：室内正常环境35到45mm，露天或潮湿环境45到50mm。

钢筋网采用点焊方格网：竖向受力钢筋直径不小于8mm，水平分布钢筋直径不小于6mm，网格尺寸300mm。单面加固用L形锚筋，双面加固用S形或Z形穿墙拉结筋。穿墙拉结筋孔径比钢筋直径大2mm，锚筋孔径为锚筋直径的2.5倍，锚固深度150mm。锚筋和穿墙拉结筋的间距不大于网格尺寸的2倍，梅花形布置。

施工顺序和砂浆面层相同，但要注意：竖向钢筋靠墙面并用钢筋头支起；钻孔位置尽量布置在灰缝上，避免损伤墙体块材。钢筋网四周要用锚筋、插入短筋或拉结筋与楼板、大梁、柱或墙体可靠连接，上端锚固在楼层构件中，下端锚固在基础内。

墙面钻孔时先划线标出拉结筋位置，用电钻打孔。布设锚筋处的墙体钻孔直径为锚筋直径的2.5倍，洞口用1:2干硬性水泥砂浆浆锚。

门窗洞口处理：单面加固将钢筋弯入洞口侧面并沿周边锚固，双面加固将两侧横向钢筋在洞口闭合，钢筋网折角处设竖向构造钢筋，门窗角处设附加斜向钢筋。

### 5. 扶壁柱加固

支承大梁的墙段需要加强时，我可以在墙体侧面增设扶壁柱。砌体扶壁柱仅适用于6度地区。增设扶壁柱的截面宽度不小于240mm，厚度不小于120mm。块材强度等级不低于MU15，砂浆强度等级不低于M5。沿墙高设置2M12螺栓与双角钢组成的套箍，间距不大于600mm，将扶壁柱与原墙拉结。扶壁柱必须设基础，埋深与原墙基础相同。

大梁下原墙体被局部压碎或出现局部竖向、斜向裂缝时，在扶壁柱顶面增设钢筋混凝土梁垫，梁垫高度不小于180mm，内设Φ12@150的双层双向钢筋网。

钢筋混凝土扶壁柱的混凝土强度等级C20，纵筋用HRB335或HRB400级热轧带肋钢筋，箍筋用HPB300级热轧光圆钢筋。壁柱厚度不小于100mm，纵向钢筋对称配置、最小直径不小于14mm，箍筋直径不小于8mm且焊接封闭，间距不大于150mm。基础埋深与原基础相同。

### 6. 构造柱

无构造柱或构造柱设置不符合规范要求时，增设现浇钢筋混凝土外加构造柱。构造柱应在平面内对称布置，从底层设起，沿房屋全高贯通，不得错位。

混凝土强度等级C20。截面可用240×180mm或300×150mm，外墙转角可用边长为600mm的L形等边角柱，厚度不小于120mm。纵向钢筋不宜小于4Φ12，转角处可用12Φ12并双排设置。箍筋Φ6，间距150到200mm，在楼屋盖上下各500mm范围内的箍筋间距不大于100mm。

构造柱与墙体的连接很重要——沿层高方向间距1m同时设置拉结钢筋和销键。拉结钢筋用2Φ12，长度不小于1.5m，紧贴横墙布置，一端锚在构造柱内，另一端锚入横墙孔洞内，孔洞尺寸120×120mm，锚固长度不小于直径的15倍，用混凝土填实。销键截面240×180mm，入墙深度180mm，配置4Φ12钢筋和Φ6箍筋，与外加柱同时浇筑。

### 7. 圈梁

圈梁设置不满足要求时，增设圈梁。外墙圈梁用现浇钢筋混凝土，内墙圈梁可用钢拉杆或在进深梁端加锚杆代替。

钢筋混凝土圈梁：混凝土强度等级不低于C20，截面高度不小于180mm，宽度不小于120mm。纵向钢筋：7度区4Φ12、8度区4Φ12、9度区4Φ14。箍筋Φ6，间距200mm，构造柱锚固点两侧各500mm范围内加密到100mm。转角处设2Φ12mm斜筋。纵筋接头搭接长度40d，接头面积不大于总面积的25%。保护层厚度不小于25mm。

圈梁与墙体的连接用销键或锚筋。销键高度与圈梁相同，宽度和锚入墙内深度均不小于180mm，主筋4Φ12，箍筋Φ6，水平间距1到2米。锚筋直径不小于12mm，间距1.5到1.0米，弯折锚入圈梁内长度不小于300mm。

墙体采用双面钢筋网水泥砂浆面层加固时，可在墙体顶部设钢筋砂浆带代替圈梁。砂浆带顶平楼屋面板底，每边突出墙面宽度60mm，砂浆强度等级M15，箍筋穿墙后焊接封闭。

### 8. 其他关键做法

**硬山墙体顶部**无圈梁时，增设钢筋砂浆带，每侧厚度60mm，高度240mm。箍筋穿墙后焊接封闭，单面焊接长度10d，焊缝高度5mm。

**新增洞口**施工工序：施工前对拟开洞口处楼屋盖板做可靠支撑→先凿除安放钢凳的小洞、安放钢凳并顶紧上部墙体→凿除新增过梁范围内的其余墙体→布置过梁钢筋、支模浇筑混凝土→过梁混凝土达到设计强度后再凿除门洞范围内的墙体。

**过梁加固**：方案一是用角钢（L75×5角钢），支承长度L/4且不小于240mm（9度区不小于360mm），清除砌体水平缝砂浆后嵌入角钢压紧，压力灌注108胶水泥浆。方案二是用钢板和M16螺栓拧紧加固，适用于钢筋混凝土过梁支承长度不足的情况。

**板支承长度不够**时，用角钢方案：将板底墙体面层清理干净，使角钢与墙面紧密贴合，角钢水平肢与预制板底用砂浆填实。

**隔墙连接**：后砌隔墙长度大于5.1m或高度大于3m，或位于8度、9度区时，必须与梁板有可靠连接。顶部用Z形钢板与原梁连接，端部与墙体或柱用拉结筋连接。

—

## 三、石砌体结构房屋

### 1. 石结构的特点

石结构在四川农村很多，尤其是甘孜州地区的康房（当地俗称崩壳房）。石砌体结构房屋的加固采取加固墙体、加强墙体连接、减轻屋盖重量等措施。

材料上，料石和毛料石强度等级不宜低于MU20。新增构造柱、圈梁、局部置换用的混凝土强度等级不低于C20。钢筋网水泥砂浆面层加固用的面层砂浆强度不低于M15，新增墙体砌筑砂浆强度不低于M5。

料石加工面平整度有明确要求：细料石外露面凹入深度不大于2mm、上下叠砌面不大于10mm；半细料石外露面不大于10mm、上下叠砌面不大于15mm；粗料石外露面不大于20mm；毛料石外露面不大于25mm。

### 2. 石砌体加固方法

承载力不够时，用钢筋网水泥砂浆面层加固（做法参照砌体结构分册）。裂缝宽度小于5mm的墙体，先对裂缝做修复处理，然后参照砌体分册的钢筋网片水泥砂浆面层加固。裂缝宽度较大（多数5mm以上）并有错动或外闪时，采用局部置换加固法。

整体性不满足时，增设构造柱（或扶壁柱）和水平圈梁。横墙间距不够时，增砌横墙并与纵墙及楼屋盖可靠连接，增砌横墙须设基础。墙体大洞口用增设钢筋混凝土框加固处理。墙体平面内不闭合时，增砌墙体或增设钢筋混凝土框。

构造柱截面形式根据原有结构墙体形状和部位，分别选用”多边形”、”L形”或”矩形”。水平圈梁必须用钢筋混凝土圈梁，设在楼屋面标高之下，每层增设。

### 3. 石砌体施工特殊要求

料石墙厚度不小于240mm，采用无垫片砌筑。如需有垫片砌筑，先满铺砂浆，四角安置主垫，砂浆高出主垫10mm，上皮料石安装调平后再沿灰缝两侧均匀塞入副垫。主垫不得用双垫，副垫不得用锤击入。

料石上下皮错缝长度不小于料石长度的1/3，且不小于150mm，墙内不得出现竖向通缝或直槎。砌筑灰缝厚度10到15mm，竖缝用同强度等级砂浆灌注密实，不得透空。每日砌筑高度不大于1.2m。转角和内外墙交接处必须同时砌筑，严禁砌成直槎。

裂缝修复时，沿灰缝方向钻孔间距不大于600mm，孔径6mm，用0.2到0.25MPa的压力将浆体灌入灰缝，直至砂浆饱满度大于80%。灌浆顺序沿墙体自下而上、从左到右或从右到左。

局部置换加固时，拆除前先做好上部结构的支托，设置牢靠支撑；拆除时轻敲细打，不得损伤保留墙体；保留墙体留出齿形结合面；混凝土强度达到设计强度后才能拆除支撑。

大洞口加固用U形连接筋在原墙体中钻孔锚固，用1:2干硬性水泥砂浆浆锚，锚固深度不小于180mm，钻孔直径为2.5d，钻孔边距不小于50mm。

—

## 四、木结构房屋

### 1. 木材选用和防腐

木结构加固用的木材，受拉或拉弯构件用一等材（Ⅰa），受弯或压弯构件用二等材及以上。承重圆木柱梢径不小于150mm，圆木檩梢径不小于100mm，圆木椽梢径不小于50mm。方木柱、方木檩边长不小于120mm，木椽截面约105×20mm。

木材要干燥、节疤少、无腐朽。不应采用有较大变形、开裂、腐蚀、虫蛀或榫孔较多的旧构件。现场制作的原木或方木含水率不大于25%。

防腐是关键：防止雨雪等天然水浸湿木材；防止凝结水使木材受潮；尽量用干燥木材并保持通风良好；房屋隐蔽部位的木构件要设通风洞口；不允许将承重结构任何部分封闭在围护结构之中；木构件与砖石砌体或混凝土接触处做防腐处理；还要采取化学措施防腐。

螺栓直径不小于12mm，螺栓垫板厚度不小于0.3倍螺栓直径、边长不小于3.5倍螺栓直径。钢扒钉用Q235钢材，直径不小于8mm。

### 2. 木柱加固

**侧向弯曲矫正**：先对弯曲部分进行矫正使柱子回复到直线形状，再增设仿木增大侧向刚度。弯曲较严重时，部分卸除上部荷载，用千斤顶及刚度较大的仿木逐步矫正，然后安设连接螺栓加固，螺栓间距不大于300mm。侧向弯曲值大于h/250时（h为层间高度），宜拆除更换。

**柱脚损坏或腐朽**：轻度损坏——除去损坏外表部分，涂刷防腐油膏，安装经防腐处理的加固夹木及螺栓。严重损坏——整段锯除损坏或腐朽部分，用相同截面的新材替换，连接部分加设钢夹板或木夹板及螺栓。钢夹板厚度不小于4mm，螺栓距离结合面尺寸不小于100mm。防潮通风条件较差的场所，可整段锯除底部腐朽部分，换成钢筋混凝土短柱。

**干缩裂缝处理**：裂缝宽度不大于3mm时，在油饰或断白过程中用腻子勾抹严实。裂缝宽度3到30mm时，用木条嵌补并刷耐水胶粘剂粘牢。裂缝宽度大于30mm时，除用木条嵌补外，还要在开裂段内加铁箍2到3道，铁箍厚度不小于2mm、宽度不小于30mm，间距不大于300mm。

裂缝深度超过柱径1/5或截面尺寸1/3时，宜更换新柱。新柱截面尺寸不小于原柱，材料强度等级不低于原柱。

### 3. 木梁、木檩条加固

**端部损坏或腐朽**：先临时支撑牢靠，锯掉损坏端部，用短槽钢并用螺栓与原木构件连接。槽钢放在构件底部，沿构件长度方向螺栓不少于两排。木梁加固螺栓不少于4M16，木檩条加固螺栓不少于4M12。螺栓距离构件边缘不小于100mm。

腐朽在支座内时，可在原支座边附加木柱，木柱与原木梁间增加铁件连接。腐朽在支座外时，增加木托梁和木柱加固。铁件厚度不小于6mm、宽度不小于50mm，螺栓距离构件边缘不小于60mm，铁箍厚度不小于2mm、宽度不小于40mm。

**跨中损坏或下挠**：木梁可在跨中弯矩较大的区段内，在侧面或底面加设槽钢或组合双角钢或方木，用螺栓牢靠连接。木檩条可加设”八”字形斜撑加固，新增构件与原构件间用钢扒钉连接，扒钉直径不小于8mm，双向对称设置。

**干缩裂缝**：水平裂缝深度（对面裂缝用两者之和）小于构件宽度或直径的1/4时，用木条和耐水性胶粘剂嵌补粘结严实，再用两道以上铁箍箍紧。铁箍厚度不小于2mm、宽度不小于30mm。超过限值时，采取可靠措施加固或更换。

### 4. 木梁柱节点加固

木柱与木梁榫头轻微拔出或仅用榫头连接时，在梁柱接头增设托木，托木与木柱间用螺栓连接，梁柱间增设连接铁件。铁件厚度不小于6mm、宽度不小于50mm，托木宽度不小于100mm、高度不小于200mm。

木梁放于木柱顶部无连接时，设扒钉连接或铁件连接。

木楼盖搁栅端头开裂时，加设钢箍绑扎加固。严重损坏或虫蚀腐朽丧失承载能力时，更换新的搁栅。搁栅跨中下挠较大时，在两搁栅间增加搁栅加固。

### 5. 围护墙体和支挡

围护墙体不宜将木柱完全包裹，宜贴砌在木柱外侧。围护墙体必须有保证自身稳定或防止向内倒塌的措施。8度及以上时，拆除生土墙、毛石墙围护结构，用砖或小砌块重砌。

底层围护墙为生土或毛石墙时，在围护墙内侧木柱间设置交叉木杆或水平木杆支挡。水平木杆支挡每层设两道，窗洞口上下处各设一道。木杆支挡截面宽度不小于50mm。

—

## 五、钢筋混凝土构件

### 1. 加固方法总览

混凝土构件加固分为直接加固和间接加固。常用的直接加固方法有四种：

| 方法 | 原理 | 适用范围 |

|——|——|———-|

| 增大截面加固法 | 增大截面面积或增配钢筋 | 梁、板、柱、墙，特别适合需要大幅提高承载力的构件 |

| 置换混凝土加固法 | 剔除低强度混凝土后用高强度混凝土重浇 | 混凝土强度偏低或有严重缺陷的梁柱 |

| 粘贴钢板加固法 | 用结构胶将钢板贴在混凝土表面形成复合截面 | 梁板受弯、受剪、受拉及大偏心受压，混凝土强度不低于C15 |

| 粘贴纤维复合材加固法 | 用结构胶将纤维复合材贴在混凝土表面 | 受弯、受剪、受压及受拉构件，混凝土强度不低于C15 |

选择加固方法时，按技术可靠、安全适用、经济合理、方便施工的原则做多方案比较。

### 2. 裂缝修补技术

裂缝按形态分三类：

– **静止裂缝**：尺寸数量已稳定不再发展。按裂缝粗细选修补材料和方法即可。

– **活动裂缝**：始终不能保持稳定，随受力、变形或环境温湿度变化而时张时闭。先消除成因，观察确认稳定后再按静止裂缝处理。不能完全消除成因但不危害安全时，用有弹性和柔韧性的材料修补。

– **尚在发展的裂缝**：长度宽度数量还在发展但会终止。等停止发展后再修补或加固。

修补方法有四种：表面封闭法（裂缝宽度不大于0.2mm的微细裂缝）、注射法（0.1到1.5mm静止独立裂缝）、压力注浆法（贯穿性裂缝、蜂窝状严重缺陷）、填充密封法（宽度大于0.5mm的活动和静止裂缝）。

裂缝宽度大于0.5mm且承载能力不足引起的结构性裂缝，除修补裂缝外还要采取提高承载能力的有效措施。

### 3. 后锚固技术

后锚固主要有三种：机械锚栓（承重用需有锁键效应的后扩底锚栓）、胶粘型锚栓（承重用需特殊倒锥形）、植筋（用结构胶将带肋钢筋或全螺纹螺杆种植于混凝土基材中）。

植筋的边距不小于2.5d，间距不小于5d。植筋锚固深度参考值：C20混凝土中，HRB335钢筋为40d，HRB400钢筋为48d；C25中分别为33d和41d。悬挑构件时，植筋深度乘以1.5系数。植筋直径大于22mm时，必须用A级胶。

### 4. 柱加固

**增大截面法**：新增纵向受力钢筋由计算确定，直径不小于16mm。新增箍筋直径与原箍筋相同且不小于8mm。箍筋加密区：柱端取截面高度、柱净高1/6和500mm三者最大值；底层柱下端不小于柱净高1/5；刚性地面上下各500mm；柱净高与截面高度之比不大于4的柱和二级框架角柱取全高。新增混凝土层最小厚度为50mm。

四面围套加固时箍筋封闭。单面、双面和三面围套的加固箍筋可在原构件混凝土中植筋锚固，也可与原箍筋焊接。焊缝长度双面焊不小于5d，单面焊不小于10d。

新旧混凝土结合面处理：清除表面尘土浮浆污垢油渍及原涂装抹灰层→剔除风化剥落疏松起砂蜂窝麻面腐蚀等缺陷至密实部位→用花锤或砂轮机打毛（必要时凿成沟槽）→钢丝刷清除松动骨料砂砾浮渣粉尘→清洁压力水冲洗干净→浇筑前涂刷水泥净浆一道→初凝前浇筑混凝土。

养护：浇筑后12小时内覆盖并保湿养护，不少于7天。

**粘贴纤维布法**：环向围束层数：圆形截面不少于2层，矩形截面不少于3层。搭接宽度不小于50mm，延伸长度不小于200mm，搭接位置相互错开。粘贴部位修整露出骨料新面，孔洞凹面露筋等缺陷修补复原，截面棱角打磨成圆弧半径不小于25mm的圆角。表面可用砂浆保护层——碳纤维布粘贴完成后刷一层结构胶，初凝前撒一层粗砂增加与抹灰层的粘结。

**置换混凝土加固法**：剔除强度偏低的部位至正常部分，或剔除风化等缺陷至密实部位。缺陷深度不小于100mm时，新旧混凝土结合面增设拉结筋。

### 5. 梁加固

**增大截面法**：新增纵向受力钢筋由计算确定，直径不小于16mm。新增箍筋直径与原箍筋相同且不小于8mm。箍筋加密区长度为梁截面高度2倍和500mm中较大值。新增混凝土层最小厚度60mm。底模及支撑在混凝土强度达到设计强度100%时方可拆除。

**粘贴钢板法**：钢板层数宜为一层。受力钢板可用锚栓附加锚固。加固后正截面受弯承载力提高幅度不超过40%。施工顺序：界面处理→注胶施工→固定加压养护→防护层施工。粘贴的钢板表面需防锈处理。

**粘贴纤维布法**：正截面受弯加固时纤维方向沿纵向贴于受拉面，斜截面受剪加固时纤维方向沿横向环绕贴于梁周表面。承载力提高幅度不超过40%。梁截面棱角圆化半径：碳纤维布不小于20mm，玻璃纤维不小于15mm。梁顶纵向纤维布无障碍时通长直接贴于梁顶面，有障碍时齐柱根贴于有效翼缘内，两端向下弯折贴于端边梁侧面。

**挑梁加固**：可采用两种方式——挑梁下部新增墙体加固或挑梁下部加腋加固。新增墙体竖向钢筋直径不小于14mm，水平钢筋直径不小于8mm。

### 6. 板加固

**预制板加固**：增大截面法——凿除预制板部分孔位置的板面混凝土，布置受力钢筋，在板面增做厚度不小于40mm的钢筋混凝土后浇叠合层。施工时要将纵向受力钢筋放至预制板孔内底部。新增叠合层混凝土用C30以上无收缩细石混凝土。预制板支座支承长度不足时，按砌体分册相应方法加固。预制板出现明显变形裂缝等损伤时，拆除后改为现浇板。

**现浇板加固**：增大截面法——板面增做厚度不小于40mm的钢筋混凝土后浇叠合层，新增钢筋通长布置且在支座处可靠锚固。新旧混凝土结合面设Φ8@500拉结筋，锚固深度为原板厚度的2/3。

粘贴钢板法——用定型扁钢，规格一般100到200mm宽、3到4mm厚，间距200到400mm。全部扁钢用M8锚栓附加锚固，间距400mm。

粘贴纤维布法——双向板可双向粘贴纤维布，先粘贴长跨方向再粘贴短跨方向，短跨纤维布贴在最外层。纤维布宽度不大于200mm，净间距200到300mm。

—

## 六、屋盖系统

### 1. 钢筋混凝土屋盖

屋面板裂缝加固按第五分册（钢筋混凝土构件）的要求处理。裂缝封闭处理后，屋面防水必须重新处理。

平屋面渗漏维修：凿除原防水层后重做防水。为减小屋面自重，优先选用卷材或涂膜等柔性防水屋面。找平层表面压实平整，排水坡度符合要求，水泥砂浆找平层抹平收水后二次压光和充分养护，不得有酥松起砂起皮。突出屋面的构件与屋面连接处、转角处找平层做成半径不小于50mm的圆弧。防水层施工完后及时做保护层，再在保护层上做屋面面层。

### 2. 坡屋面渗漏维修

更换断瓦、移位瓦及腐烂油毡木板。平瓦、油毡瓦屋面与山墙及突出屋面结构构件交接处做泛水处理。平瓦伸入天沟檐沟长度50到70mm，瓦头挑出封檐长度50到70mm。脊瓦下端距坡面瓦高度不大于50mm，在两坡面瓦上搭盖宽度每边不小于40mm。

小青瓦铺设：从左往右、自下往上。檐口第一皮瓦挑出檐口长度不少于50mm。铺瓦要求”一搭三或压二露三”，即瓦面上下搭接2/3。俯仰瓦屋面的相邻两垄俯瓦和仰瓦边之间搭接40mm。

### 3. 木屋盖系统加固

**加固前必须支撑**：支撑形式分竖直支撑（单木顶撑、多木杠撑、龙门架等）和横向拉固（水平、斜向搭头）。支撑不仅保证维修加固全过程安全，还要保证所有更换或新加杆件在整体结构中能有效参与受力。临时顶撑向上抬起的高度必须与屋架或木檩条挠度相应，不能抬得过高，否则产生附加应力。

**木屋架下挠加固**：用钢拉杆作为下弦构造性加固。在屋架下弦两侧面各加设一根通长钢拉杆，拉杆端用双螺帽与杆件端头加工钢板联结，下弦中间适当位置增设硬木垫块。钢拉杆在屋架端头用钢丝绳固定，用花篮螺丝张紧（双螺帽）。钢拉杆自成体系但仍在原屋架每个节点处通过钢板套箍与原屋架下弦相连。槽钢规格不小于16号，短槽钢锚固板总厚度不小于10mm。

**木屋架整体性加固**：屋架构件之间应有圆钉、扒钉或钢丝等相互连接。原屋架之间无竖向支撑时，在部分开间相邻内增设钢拉杆垂直支撑。6到9度设防时屋架间增设通长水平系杆，8度设防时木屋盖增设稀铺望板，9度设防时增设满铺望板。

屋架跨中处设置纵向水平系杆，与屋架下弦杆用铁钉钉牢。跨度大于6m时房屋两端第二开间各设一道上弦横向支撑。9度时稀铺望板或无望板木屋盖，在两端第二开间各设一道上弦下弦横向支撑，隔开间设跨中竖向支撑。跨度不大于15m时每隔一开间在屋架中央节点处设一道剪刀撑，跨度大于15m时隔一开间在屋架跨度1/3左右节点处各设剪刀撑。

**木屋架或檩条支座处加固**：支承长度小于180mm且无锚固措施时，用附木柱、砌砖柱、沿墙加托木、加夹板接长支座等方法加固。

**硬山承檩加固**：8、9度设防时在硬山顶部增设配筋砂浆带组合圈梁，增加硬山与檩条可靠连接。搁置在砖墙上的木檩条铺设砂浆垫层。

**檩条加强连接**：8、9度设防时，木檩条与木屋架间用扒钉钉牢，上弦节点处檩条与屋架上弦用螺栓连接。无下弦人字木屋架增设下弦。7度及以上设防时木柱与木屋架间增设木斜撑或钢斜撑。

**梁柱节点**：6、7度区用Φ8扒钉和M10螺栓连接，8、9度区用Φ10扒钉和M12螺栓，再加2块钢夹板。斜撑在6、7度区用木斜撑2×60×60或钢斜撑L75×5，8、9度区用木斜撑2×100×100或钢斜撑L100×8。

**檩条连接**：6、7度区用Φ8扒钉，8度区用Φ10扒钉，9度区用Φ12扒钉。双脊檩条加固时增设拉接螺栓和拉接木条。

**木檩与墙体连接**：檩条支承长度不足180mm时，通过增设搭木、钢夹板加长、设方木挡块等方式加固。

—
