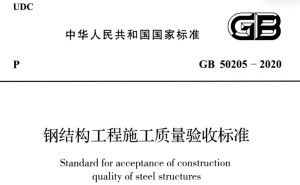

# GB 50205-2020 钢结构工程施工质量验收标准 阅读笔记
> 2020年1月16日发布，2020年8月1日实施。替代 GB 50205-2001。
> 一共14章 + 9个附录。含12条强制性条文。167千字。
在线阅读
20260529165118907-（已压缩）GB-50205-2020-钢结构工程施工质量验收标准—
## 一、总体印象
这本标准给我的第一感觉是：新。
相比2001版，新版不是小修小补，而是脱胎换骨。章节结构彻底重组，技术内容大幅扩充。新增了钢管桁架、预应力钢索、膜结构、金属屋面系统抗风揭检测、防腐涂装工艺评定、钢结构计量方法等整整一大块原来没有的东西。
12条强制性条文是红线，碰都不能碰。分布在材料进场验收（6条）、焊缝无损检测（1条）、高强度螺栓抗滑移（1条）、部件拼接焊缝（1条）、钢管内存水（1条）、防腐涂层厚度（1条）、防火涂层隔热性能（1条）。
—
## 二、基本规定——验收的底层逻辑
检验批合格 ≠ 全优。一般项目只要求 80% 及以上检查点合格，且最大值不超过允许偏差的 1.2 倍。
这很有意思。不是追求零偏差，而是允许合理的离散性。但主控项目必须 100% 满足。
质量不合格怎么办？五级处理阶梯：返修重验 → 法定检测达标可验收 → 原设计核算认可可验收 → 加固处理按协商文件验收 → 仍不满足安全则严禁验收。
最后一条是死刑判决。没有回旋余地。
—
## 三、原材料验收——十二个进场关口
这一章最密集。12个条目，每条管一类材料。六条强制性条文就藏在这里。
### 3.1 钢板（4.2）
**强条 4.2.1**：钢板必须检屈服强度、抗拉强度、伸长率、厚度偏差。缺一不可。
表面质量有硬杠杠：锈蚀麻点深度 ≤ 厚度负偏差的 1/2，且 ≤ 0.5mm。锈蚀等级不得低于 C 级。端边断口不许有分层夹渣。
### 3.2 型材管材（4.3）
**强条 4.3.1**：同钢板要求。型材管材也必须过四关：屈服、抗拉、伸长、厚度。
### 3.3 铸钢件（4.4）
**强条 4.4.1**：铸钢件强制检验项目同上，多加一项端口尺寸偏差。
铸钢件不允许有裂纹、未熔合、超标气孔冷隔缩松。超声波探伤要求的表面，粗糙度要满足探伤工艺——这一条容易被忽视，但很关键。
### 3.4 拉索拉杆锚具（4.5）
**强条 4.5.1**：和前面一样，屈服、抗拉、伸长、尺寸偏差四件套。
### 3.5 焊接材料（4.6）
**强条 4.6.1**：焊接材料检化学成分和力学性能，而不是物理尺寸。
复验有五种触发条件：一级结构一二焊缝、二级结构一级焊缝、疲劳验算焊缝、材料混批、设计合同要求。记住——前三条是最容易被检查到的。
焊钉要复验机械性能和焊接性能，每个批号至少 5 个拉伸 + 5 个弯曲。
### 3.6 高强度螺栓（4.7）
**强条 4.7.1**：最关键的一条。大六角头螺栓随箱带扭矩系数报告，扭剪型随箱带紧固轴力报告。进场后还要复验。
大六角头复验扭矩系数，扭剪型复验紧固轴力。这是双保险。
建筑安全等级一级或跨度 ≥ 60m 的螺栓球网架网壳，高强度螺栓还要做拉力载荷试验。
热浸镀锌螺栓镀层厚度：设计无要求时不小于 40μm。
### 3.7 膜材（4.10）
展开面积大于 1000m² 时，膜材断裂强度和撕裂强度要抽样检验。
### 3.8 涂装材料（4.11）
防火涂料必须经法定检测机构检测合格。防腐涂料开启后不允许结皮、结块、凝胶。
—
## 四、焊接工程——质量的核心战场
### 4.1 人员与工艺
焊工必须持证，证上认可范围必须覆盖实际施焊内容。无证焊工施焊是零容忍。
必须先做焊接工艺评定，根据评定报告编焊接工艺规程。不是拍脑袋定参数。
### 4.2 焊缝分级与探伤
**强条 5.2.4**：一级、二级焊缝必须无损检测。
| 等级 | 超声波 | 射线 |
|——|——–|——|
| 一级 | 100% | 100% |
| 二级 | 20% | 20% |
二级焊缝工厂制作按焊缝长度计百分比，探伤长度 ≥ 200mm。现场安装按同类型焊缝条数计百分比，至少 3 条。
T形、十字、角接接头要求焊透的组合焊缝，加强焊脚 hk 不小于 t/4，不大于 10mm。
### 4.3 外观质量
一级焊缝不允许未焊满、根部收缩、咬边、电弧擦伤、接头不良、气孔、夹渣。七个零容忍。
二级焊缝对咬边有豁免：深度 ≤ 0.05t 且 ≤ 0.5mm，连续长度 ≤ 100mm，两侧咬边总长 ≤ 10% 焊缝全长。
有疲劳验算要求时更严格：二级也不允许未焊满、根部收缩、气孔、夹渣。
### 4.4 栓钉焊接
栓钉焊后 30° 弯曲检查，焊缝和热影响区不得有肉眼可见裂纹。焊缝要饱满，360° 范围。
电弧焊栓钉的最小焊脚：φ10/13 对应 6mm，φ16/19/22 对应 8mm，φ25 对应 10mm。
—
## 五、紧固件连接——看不见的力学博弈
### 5.1 普通螺栓
永久性普通螺栓紧固后外露丝扣 ≥ 2 扣。设计有要求或质量有疑义时，每规格抽查 8 个做最小拉力载荷复验。
### 5.2 高强度螺栓
**强条 6.3.1**：制作和安装单位分别做抗滑移系数试验和复验。现场处理摩擦面单独做。
涂层摩擦面钢材表面处理要达到 Sa2½，涂层最小厚度要满足设计要求。这是新版新增的。
终拧质量检查窗口：终拧完成 1h 后、48h 内。超过 48h 不行。按节点数 10%、每节点螺栓数 10% 抽查。
扭剪型螺栓：梅花头拧断即为终拧。未拧断的不超过该节点螺栓数 5%，且未拧断的要用扭矩法或转角法补拧并标记。
丝扣外露：2~3 扣，允许 10% 的螺栓 1 扣或 4 扣。多了少了都不行。
修孔：不能自由穿入时铰刀修正，修孔数量 ≤ 节点螺栓数的 25%，扩孔后孔径 ≤ 1.2d。
—
## 六、钢零件及钢部件加工——细节决定成败
### 6.1 切割
气割允许偏差：零件宽长 ±3.0mm，切割面平面度 0.05t 且 ≤ 2.0mm。机械剪切零件厚度不宜大于 12.0mm。
冷剪冷冲的低温禁区：碳素结构钢低于 -16℃，低合金结构钢低于 -12℃，不得进行。
### 6.2 矫正与成型
冷矫正同样有低温禁区。冷弯成型最小曲率半径：碳素钢钢板 15t，低合金结构钢 20t。Q390 以上钢材要通过工艺试验确定。
钢材矫正后表面划痕深度不得大于 0.5mm，且不得大于厚度负偏差的 1/2。
### 6.3 制孔
A/B 级螺栓孔（I 类孔）：精度 H12，孔壁粗糙度 Ra ≤ 12.5μm。C 级螺栓孔（II 类孔）：Ra ≤ 25μm。
孔距偏差：≤ 500mm 时 ±1.0mm，> 3000mm 时相邻组端孔间距 ±3.0mm。
孔距超差必须用匹配母材的焊条补焊后重新制孔。不许随意扩孔了事。
### 6.4 球节点加工
螺栓球表面不许有裂纹、褶皱、过烧。焊接球对接焊缝按二级焊缝处理。螺栓球螺纹精度 6H 级。
焊接球壁厚减薄量管控很细：t ≤ 10 时 ≤ 0.18t（≤ 1.5mm），t > 45 时 ≤ 0.08t（≤ 4.0mm）。
—
## 七、钢构件组装——拼出来的精度
**强条 8.2.1**：钢材、钢部件拼接焊缝质量等级应满足设计要求。设计无要求时，不低于二级熔透焊缝。直接承受拉力的焊缝必须是一级熔透焊缝。这是强制性条文，地位很高。
吊车梁下翼缘不得焊接临时工件。组装焊接完成后自重下不允许下挠。这是安全底线。
顶紧接触面：75% 以上面积密贴，边缘最大间隙 ≤ 0.8mm。用 0.3mm 塞尺检查。
构件外形尺寸主控项目：单层柱梁桁架支承面到第一安装孔距离 ±1.0mm，实腹梁两端最外侧安装孔距离 ±3.0mm，受压构件弯曲矢高 ≤ 1/1000 且 ≤ 10.0mm。
—
## 八、预拼装——装之前的摸底考
实体预拼装的螺栓孔通过率有两条硬杠杠：
– 比孔公称直径小 1.0mm 的试孔器：通过率 ≥ 85%
– 比螺栓公称直径大 0.3mm 的试孔器：通过率 100%
预拼装允许偏差的核心几项：多节柱总长 ±5.0mm，梁桁架跨度最外两端 +5.0/-10.0mm，管构件对口错边 ≤ t/10 且 ≤ 3.0mm。
计算机仿真模拟预拼装可用，但偏差超限时必须回归实体预拼装。软件不能替代实物验证。
—
## 九、安装工程——让钢铁站起来
### 9.1 基础与地脚螺栓
建筑物定位轴线偏差 ≤ 1/20000 且 ≤ 3.0mm。支承面标高 ±3.0mm，水平度 1/1000。
多节柱安装时，每节柱定位轴线从基准面控制轴线直接引上，不得从下层柱轴线引上。这一条极容易被忽视但后果严重——累积误差逐层放大。
### 9.2 钢柱安装
单层柱轴线垂直度 ≤ H/1200 且 ≤ 15.0mm（有吊车梁时 ≤ H/1000 且 ≤ 25.0mm）。
多层柱：单节柱 ≤ H/1000 且 ≤ 10.0mm，柱全高 ≤ 35.0mm。
### 9.3 吊车梁安装
这是安装精度要求最高的部位：跨中垂直度 ≤ h/500，侧向弯曲 ≤ l/1500 且 ≤ 10.0mm，同一横截面顶面高差 ≤ 10.0mm，相邻接头中心错位 ≤ 3.0mm。
### 9.4 主体钢结构整体控制
整体立面偏移：单层 ≤ H/1000 且 ≤ 25.0mm；高层随高度递增，100m 以上 ≤ H/2500 + 10.0mm 且 ≤ 80.0mm。
整体平面弯曲 ≤ l/1500 且 ≤ 50.0mm。
### 9.5 钢板剪力墙
这是新版新增。对口错边 ≤ t/5 且 ≤ 3mm，平面外挠曲 ≤ l/250 + 10mm 且 ≤ 30mm。
—
## 十、空间结构——大跨度的精细化管控
### 10.1 网架网壳
总拼完成后及屋面完成后分别测挠度，实测值 ≤ 1.15 倍计算值。跨度 24m 以上要测中央 + 四等分点。
安装完成后的偏差：纵横向长度 ±l/2000 且 ≤ ±40.0mm，支座中心偏移 ≤ l/3000 且 ≤ 30.0mm。
### 10.2 钢管桁架
**强条 11.4.1**：钢管构件必须有预防管内进水存水的构造措施，严禁钢管内存水。这是强制性条文——钢管内积水冻胀可导致构件爆裂，不是小问题。
方矩管端部表面不许有裂纹缺陷，要求逐个打磨观察。
### 10.3 索杆
进场前成品拉索必须做张拉检验：载荷取标称破断力 5% 和设计拉力值的较大者，持续 ≥ 1h。
预应力施加：承重索杆内力位移双控制，各阶段张拉力或位移偏差 ±10%。
锚固螺纹旋合长度 ≥ 1.5d，螺母外侧露出（2~3）扣。
### 10.4 膜结构
膜片放样尺寸偏差 ±1mm，裁剪偏差 ±2mm。PTFE 膜单元外形尺寸偏差 ±10mm，ETFE 膜单元 ±5mm。
膜面安装后不允许存水、漏水、渗水。
—
## 十一、压型金属板——围护结构的技术含量
搭接长度的数值要记住：屋面外层板坡度 ≤ 10% 时，搭接 ≥ 250mm；坡度 > 10% 时，搭接 ≥ 200mm。墙面外层板 ≥ 120mm。内层板 ≥ 80mm。
组合楼板中压型钢板在钢梁上支承长度 ≥ 50mm，在混凝土梁上 ≥ 75mm。
金属屋面系统抗风揭检测：安全等级一级、防水等级 I/II 级大型公共建筑、新材料新板型新构造、设计文件要求——四种情况必检。每组 3 个试件。
—
## 十二、涂装工程——防腐防火双防线
### 12.1 防腐涂装
**强条 13.2.3**：涂层厚度必须满足设计要求。设计无要求时，室外干漆膜总厚度 ≥ 150μm，室内 ≥ 125μm。允许偏差 -25μm。
除锈等级硬杠杠：环氧、聚氨酯类底漆最低 Sa2½，无机富锌、有机硅底漆最低 Sa2½。
表面除锈后 4h 内必须涂装。金属热喷涂：晴天 ≤ 12h，雨天潮湿盐雾 ≤ 2h。
金属热喷涂涂层结合强度每 50m² 检测不少于 1 次，总数不少于 3 次。
涂层附着力：完整程度达到 70% 以上可认定合格。
### 12.2 防火涂装
**强条 13.4.3**：涂层厚度及隔热性能必须满足耐火极限要求，且不小于 -200μm。厚涂型：80% 以上面积满足耐火极限，最薄处 ≥ 设计要求的 85%。
防火涂料粘结强度、抗压强度每使用 100t（薄涂型）/500t（厚涂型）抽检一次。
裂纹控制：超薄型表面不许裂纹；薄涂型裂纹宽 ≤ 0.5mm；厚涂型裂纹宽 ≤ 1.0mm。
### 12.3 连接部位修补
焊渣焊疤部位涂装前除锈等级不低于 St3。高强度螺栓连接部位同样不低于 St3。
—
## 十三、竣工验收——最后一公里
钢结构分部工程验收四条件：各分项合格 + 质控资料完整 + 安全功能检验合格 + 观感质量合格。
竣工时必须提供 12 类文件和记录，缺一不可。其中最容易被忽视的是强制性条文检验记录（第 7 项）和隐蔽工程记录（第 8 项）。
钢结构工程计量以设计出具的或确认的施工详图为依据。合同无规定时按附录 J 执行。这是新版新增的，解决了长期存在的结算争议。
—
## 十四、几个让我印象深刻的点
1. **强制性条文的密度很高**：12 条强条中有 6 条集中在材料进场验收环节，说明规范编制组认为”管住源头”是质量控制的根。
2. **低温禁区被多次强调**：冷矫正、冷弯曲、剪切冲孔都有明确的低温禁止线。碳素结构钢 -16℃，低合金结构钢 -12℃。这是从大量低温脆断事故中总结出来的。
3. **时间窗口无处不在**：焊缝冷却到环境温度才能外观检测。高强度螺栓终拧 1h 后 48h 内完成检查。除锈后 4h 内涂装。这些时间窗口不是建议，是必须遵守。
4. **数字化的苗头**：计算机仿真模拟预拼装被正式写入标准。虽然强调偏差超限时要回归实体，但这表明行业在拥抱数字工具。
5. **防水防渗意识强化**：钢管严禁内存水是新增的强条。膜结构不允许存水漏水。金属屋面系统要求抗风揭检测。雨水管理和抗风能力被提到了新高度。
6. **涂层不只是装饰**：涂装工艺评定是新增的。附着力测试、涂装修补专项方案——涂层被当作一个严肃的结构组成部分来对待，而不仅仅是刷层漆。
—
*本文基于 GB 50205-2020 原文整理，仅代表个人阅读理解和笔记，具体以标准原文为准。*
